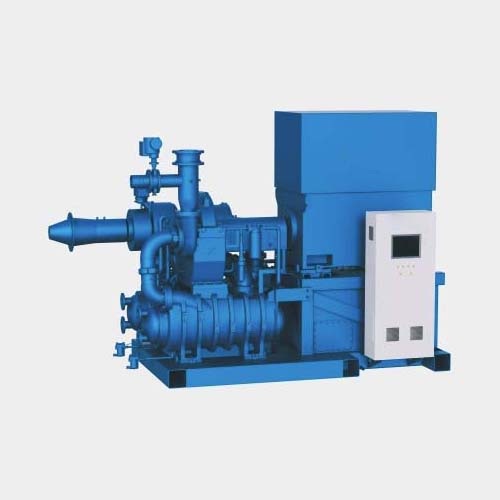

Zentrifugalkompressor für die Stickstoffverdichtung in Anlagen

Zentrifugalkompressoren bieten einstellbare Durchflussraten und Förderdruckbereiche, um unterschiedlichen Anforderungen gerecht zu werden, und unterstützen eine Vielzahl von Spannungsspezifikationen, wodurch sie an verschiedene Arbeitsumgebungen und Bedürfnisse angepasst werden können. Mit ihrer hohen Leistungsdichte und ihrer langfristigen Betriebsstabilität eignen sie sich ideal für die Gasversorgung und -verarbeitung in großen Industrieanlagen.

Technische Daten des Zentrifugalkompressors

• Durchflussbereich:100 bis 240 m³/min
• Auslassdruck:0,6 bis 16 bar
• Leistung Hauptmotor:300 bis 1350 kW
• Hauptmotorspannung:380 V, 3 kV, 6 kV, 10 kV, 50 Hz, 3 Ph
• Grundfläche:4000 mm x 2300 mm
• Gewicht:9000 kg bis 11000 kg

Merkmale des Zentrifugalkompressors

1. Hocheffiziente Kompression:Für große Gasdurchsätze geeignet, ideal für anspruchsvolle industrielle Aufgaben, bietet hohen Druck und stabile Leistung.
2. Energiesparendes Design:Optimiertes Laufrad und optimierter Luftstrom minimieren Energieverluste und senken den Stromverbrauch und die Betriebskosten.
3. Mehrere Spannungsoptionen:Kompatibel mit 380 V, 3 kV, 6 kV, 10 kV und anderen Spannungen für globale Anpassungsfähigkeit und nahtlose Integration in verschiedene Gerätekonfigurationen.
4. Kompakt und stabil:Das platzsparende, robuste Design gewährleistet eine hohe Betriebsstabilität und eignet sich für einen längeren Betrieb unter hoher Last sowie lange Wartungszyklen.
5. Anpassungsfähig:Kann verschiedene Gase komprimieren und eignet sich für unterschiedliche Arbeitsbedingungen, um eine sichere und effiziente Gaskompression zu gewährleisten.

Funktionsweise eines Zentrifugalkompressors

Zentrifugalkompressoren erzielen die Gasverdichtung mithilfe der Zentrifugalkraft durch den folgenden Prozess:

1. Gaseinlass:Niederdruckgas strömt durch den Einlass in den Kompressor.
2. Zentrifugale Beschleunigung:Das Gas wird durch ein schnell rotierendes Laufrad beschleunigt und gewinnt an Geschwindigkeit und kinetischer Energie, während es durch die Zentrifugalkraft nach außen gedrückt wird.
3. Energieumwandlung:Wenn das Gas in die Kompressionskammer gelangt, wird die kinetische Energie des Laufrads in Druckenergie umgewandelt, wodurch der Druck durch ein optimiertes Kanal- und Kammerdesign effizient erhöht wird.
4. Auslassleistung:Das komprimierte Gas wird mit dem erforderlichen hohen Druck durch die Auslassöffnung abgegeben.

Dieser hocheffiziente und kontinuierliche Prozess macht Zentrifugalkompressoren ideal für industrielle Anwendungen, die eine langfristige Gasversorgung mit hohem Durchfluss und hohem Druck erfordern.

Anwendungsbereiche für Zentrifugalkompressoren

1. Öl- und Gasindustrie:
   • Druckbeaufschlagung und Transport von Erdgas, Erhöhung des Rohrleitungsdrucks für eine effiziente Fernübertragung.
   • Unterstützung der Gasversorgung bei Bohrarbeiten während der Öl- und Gasförderung.
2. Chemie- und Düngemittelindustrie:
   • Luftverdichtung und Stickstofferzeugung für die Düngemittelsynthese.
   • Transport von Industriegasen wie Sauerstoff, Stickstoff und Wasserstoff in der chemischen Verarbeitung.
3. Energieindustrie:
   • Bereitstellung eines stabilen Gasflusses für den Start und Betrieb von Gasturbinen in Kraftwerken.
   • Gastransport in Hilfsumlauf- und Kraft-Wärme-Kopplungsanlagen.
4. Luft- und Raumfahrt:
   • Gasdruckbeaufschlagung für Flugzeugtriebwerke zur Gewährleistung eines effizienten Betriebs.
5. Metallurgie und Bergbau:
   • Versorgung von Hochtemperatur-Schmelzöfen mit Druckluft/Druckgas und Verbesserung der Verbrennungseffizienz beim Schmelzen.
   • Unterstützung von Gastransport- und Grubenbelüftungssystemen im Bergbau.
6. Zementindustrie:
   • Gastransport und Heißluftzufuhr für Hochtemperatur-Trocknungs- und Verbrennungsprozesse in der Zementherstellung.
7. Umweltschutz und Abgasbehandlung:
   • Transport von Gasen zu Aufbereitungsanlagen für eine effiziente Schadstoffentfernung und -reinigung in Abgassystemen.
