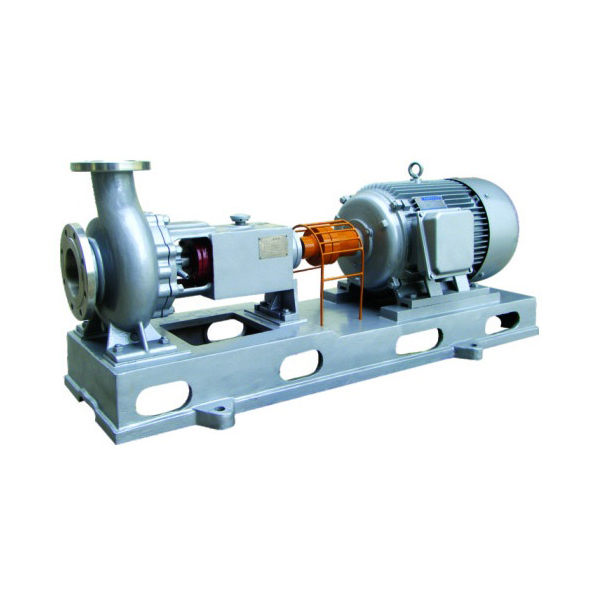

Chemische Prozesspumpe

Chemische Prozesspumpe für die metallurgische Industrie

Diese chemische Prozesspumpe ist eine horizontale einstufige, einflutige, freitragende Kreiselpumpe, die gemäß den Normen ISO 2858 konstruiert wurde und deren Fertigungstechnologie den Normen ISO 5199 entspricht.

Kontaktieren Sie uns
Beschreibung

Die chemische Prozesspumpe wird häufig in der Chemie-, Erdöl-, Metallurgie-, Pharma- und anderen Industrien für den Transport von Flüssigkeiten eingesetzt. Sie eignet sich besonders für hohe Temperaturen, hohen Druck, korrosive oder spezielle Flüssigkeiten. Mit ihrer einstufigen Zentrifugalstruktur liefert sie hohe Durchflussraten und Förderhöhen und ist damit ideal für verschiedene Prozessanwendungen.

Funktionsprinzip

  1. Flüssigkeitsansaugung:Die Flüssigkeit gelangt vom Einlass in die Pumpenkammer und fließt in das Laufrad.
  2. Zentrifugalkraftbeschleunigung:Das Laufrad, das von der Pumpenwelle angetrieben wird, dreht sich mit hoher Geschwindigkeit, schleudert die Flüssigkeit an den äußeren Rand des Pumpengehäuses und erhöht so die Geschwindigkeit.
  3. Energieumwandlung:Während die Flüssigkeit durch das Gehäuse fließt, wird kinetische Energie in Druckenergie umgewandelt, wodurch die Durchflussrate verringert und der Druck erhöht wird.
  4. Flüssigkeitsauslass:Die unter Druck stehende Flüssigkeit tritt durch den Auslass aus und schließt damit den Fördervorgang ab.

Merkmale

  • Einstufige Konstruktion:Horizontale einstufige Pumpe mit kompakter Bauweise für große Durchflussmengen und hohe Förderhöhen.
  • Freitragende Konstruktion:Erleichtert die Installation und Wartung, reduziert die Überlastung der Welle und den Verschleiß der Lager.
  • Hohe Temperatur- und Druckbeständigkeit:Geeignet für Temperaturen von -40 °C bis 250 °C.
  • Hohe Korrosionsbeständigkeit:Anpassbare Materialien (Edelstahl, Gusseisen usw.) für verschiedene korrosive Flüssigkeiten.
  • Hohe Effizienz und Energieeinsparung:Optimiertes Laufrad/Hydrodynamik für großen Durchfluss/Förderhöhe bei geringerem Energieverbrauch.
  • Geringe Geräusch- und Vibrationsentwicklung:Reibungsloser Betrieb für langfristigen, kontinuierlichen Einsatz.
  • Einstellbare Durchflussmenge und Förderhöhe:Durchfluss und Förderhöhe können durch Ändern der Laufradgeschwindigkeit oder Austauschen des Laufrads eingestellt werden.

Technische Parameter

  • Durchfluss: Q = 2 bis 450 m³/h
  • Förderhöhe: H = 3,5 bis 200 m
  • Betriebsdruck: P ≤ 1,6 MPa
  • Betriebstemperatur: T = -40 °C bis 250 °C
  • Material des Pumpenkörpers: Edelstahl, Gusseisen oder andere Spezialwerkstoffe
  • Dichtungsart: Gleitringdichtung oder Stopfbuchsendichtung

Hauptanwendungsbereiche

  • Chemische Industrie:Transport von Rohstoffen, chemischen Lösungen, Säuren/Laugen, Lösungsmitteln (insbesondere für hohe Temperaturen/Drücke und korrosionsbeständige Bedingungen).
  • Erdölindustrie:Flüssigkeitstransfer in der Raffinerie, Transport von Rohöl, Heizung und Produkttransfer.
  • Pharmazeutische Industrie:Transport von Arzneimittellösungen und Rohstoffen, der eine gute Abdichtung und Korrosionsbeständigkeit erfordert.
  • Metallurgische Industrie:Flüssigkeits-/Schlammtransport mit Metallpartikeln, geeignet für Schmelzlinien.
  • Wasseraufbereitung:Chemikaliendosierung, Säure-/Alkalieinstellung, Abwasserbehandlung.
  • Umweltschutz:Abwasserbehandlung, Entschwefelung, Entstickung, insbesondere für korrosive Abfallflüssigkeiten.
