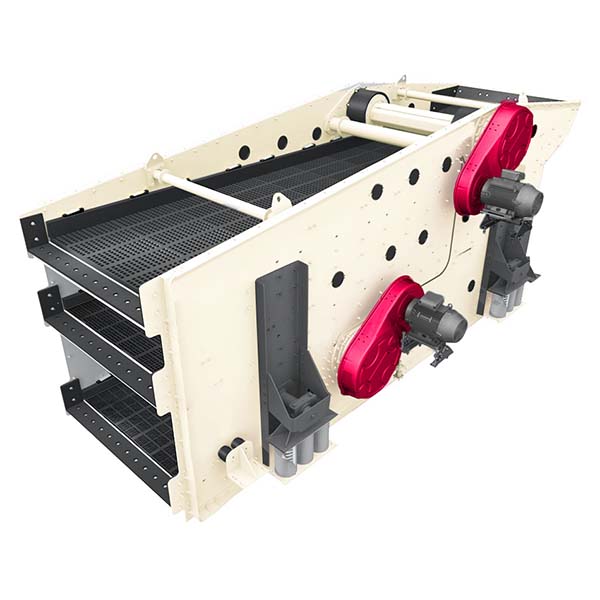

Elliptisches Vibrationssieb mit zwei beweglichen Erregungsachsen

Das elliptische Vibrationssieb unterscheidet sich von der klassischen synchronen Getriebekonstruktion. Das moderne elliptische Vibrationssieb verfügt über zwei unabhängige Erreger, um einen selbstsynchronen Betrieb zu realisieren, was nicht nur einfach in der Konstruktion ist, sondern auch die Komplexität der Wartung erheblich reduziert. Es eignet sich für die Behandlung von mittleren und feinen Körnern, feuchten, viskosen und anderen schwer zu siebenden Materialien.

Merkmale des elliptischen Vibrationssiebs:

1. Verbundene Bewegungsbahn: Das Material auf der Siebfläche erzielt unter der elliptischen Bahn einen kombinierten Effekt aus Werfen und Gleiten, was die Materialschichtung und die Durchlässigkeitssiebung unterstützt.
2. Unabhängiges Erregungssystem: Die beiden oberen und unteren Erreger sind versetzt angeordnet, was die Wartungsfreundlichkeit verbessert und gegenseitige Störungen der Übertragungsteile vermeidet.
3. Kompakte Struktur, flexible Anordnung: Kann horizontal oder mit einer Neigung von 5° installiert werden und passt sich so unterschiedlichen Anforderungen an die Raumaufteilung an.
4. Starke Anti-Anhaftungsfähigkeit: Besonders gute Leistung bei komplexen Materialien mit Schlamm, hohem Wassergehalt oder Viskosität.
5. Modulares Siebflächendesign: Das Siebgewebe kann leicht ausgetauscht werden, um sich an unterschiedliche Anforderungen an die Partikelgröße anzupassen.
6. Finite-Elemente-Strukturdesign: Gleichmäßige Kraft auf den Siebkörper, stabiler und zuverlässiger Langzeitbetrieb.

Vorteile des elliptischen Vibrationssiebs:

1. Um mehr als 25 % gesteigerte Siebleistung: Im Vergleich zu einem linearen Sieb mit denselben Spezifikationen kann die elliptische Bewegung die Verweildauer des Materials auf der Siebfläche effektiv verlängern und die Siebleistung verbessern.
2. Breitere Anpassungsfähigkeit: Besonders geeignet für Erze, Bauzuschlagstoffe, Sand und Kies mit einem hohen Anteil an Feinpartikeln, großen Mengen an Schlamm und anderen anspruchsvollen Szenarien.
3. Einfache Wartung: Keine synchrone Getriebekonstruktion, Verwendung des Selbstsynchronisationsprinzips, der Schüttler benötigt keine regelmäßige Synchronisationseinstellung, geringe Ausfallrate.
4. Gute Geräuschkontrolle: Die Vibration läuft reibungslos, der Gesamtgeräuschpegel während des Betriebs ist gering, was dem Umweltschutz und dem Bedienkomfort zugute kommt.
5. Hochfeste Materialien und gummibeschichtete Verarbeitung: Wirkt Verschleiß und Stößen wirksam entgegen und verlängert die Lebensdauer der Anlage.

Funktionsprinzip des elliptischen Vibrationssiebs:

Das elliptische Vibrationssieb verwendet zwei Erreger, die an der Unterseite des Siebkörpers versetzt vorne und hinten angeordnet sind. Diese Erreger, die mit unausgeglichenen Exzenterblöcken ausgestattet sind, erzeugen eine exzentrische Kraft und bilden eine elliptische synthetische Schwingungsbahn.
Während des Betriebs:

1. Der Erreger erzeugt eine periodische elliptische Bahn, um die Bewegung der Materialien zu fördern.
2. Das Material auf der Siebfläche wird ständig nach oben, unten und seitwärts geworfen und bewegt sich unter der elliptischen Kraft vorwärts.
3. Feinkörnige Materialien passieren schnell die Sieböffnungen, während größere Partikel weiter nach vorne transportiert werden, wodurch eine Klassifizierung erreicht wird.
4. Die Richtung, Frequenz und Amplitude der elliptischen Bewegung können durch den Einbauwinkel des Rüttlers und das elektrische Steuersystem angepasst werden, um unterschiedlichen Siebanforderungen gerecht zu werden. Im Vergleich zu einer einfachen linearen oder kreisförmigen Bewegung eignet sich die elliptische Bewegung besser für feuchte, komplexe Materialien, die zu Siebverstopfungen neigen.

Anwendungsbereiche des elliptischen Vibrationssiebs:

1. Bergbau und Steinbruch:
   • Klassifizierungsprozess nach der Erzzerkleinerung;
   • Sieben von Quarzit, Granit, Eisenerz und anderen Mineralien, die Schlamm und Wasser enthalten;
   • Sieben von feinen Materialien in der mechanischen Sandproduktionslinie.
2. Baustoffbereich:
   • Sieben von Bauabfällen und Betonrecyclingmaterialien;
   • Sortierung von Straßenunterbaumaterial und Kiesaggregat.
3. Kohle- und Energiewirtschaft:
   • Nasssiebung von Kohle in Kohlewaschanlagen;
   • Trennung von Kohlepulver, Kohleabraum und anderen Brennstoffen.
4. Umweltschutz und Wiederverwendung von Ressourcen:
   • Sieben von verwertbaren Zuschlagstoffen aus Siedlungsabfällen;
   • Sieben von Abfallschlacke, Schlacke, Abraum und anderen festen Abfallressourcen zum Zwecke der Wiederverwertung.
