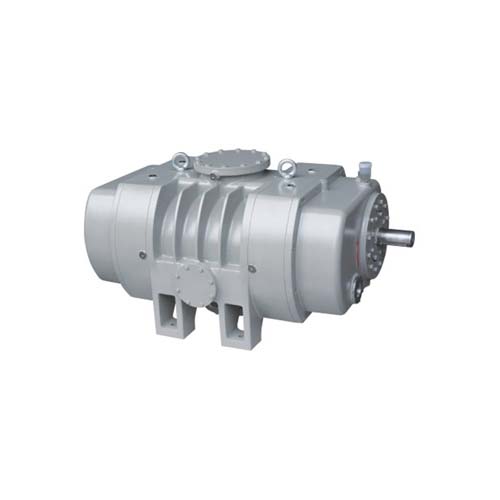

Gasgekühlte Roots-Vakuumpumpe

Gasgekühlte Roots-Vakuumpumpe für die chemische Industrie

Die luftgekühlte Roots-Vakuumpumpe besteht aus mehreren Schlüsselkomponenten, darunter Rotor, Pumpenkörper und Kühler, und nutzt Luftkühlungstechnologie zur Optimierung der Pumpenleistung.

Kontaktieren Sie uns
Beschreibung

Die luftgekühlte Roots-Vakuumpumpe wurde für hocheffizientes Vakuumpumpen und einen langfristig stabilen Betrieb auch bei hohem Differenzdruck entwickelt. Durch ihre ölfreie, luftgekühlte Konstruktion eignet sie sich ideal für anspruchsvolle industrielle Anwendungen und bietet hervorragende Anpassungsfähigkeit, Zuverlässigkeit und Wartungsfreundlichkeit.

Technische Daten

  • Leistungsbereich:5,5 kW bis 355 kW
  • Förderleistung:1600 m³/h bis 13500 m³/h
  • Vakuumniveau:Mittleres bis hohes Vakuum, einstellbar über Reihenschaltung und Prozessanforderungen

Merkmale luftgekühlter Roots-Vakuumpumpen

  1. Hocheffizientes Hauptrahmen-Design:Die kontaktlose Rotorstruktur mit konstantem Spiel reduziert Verschleiß und Reibung und ermöglicht einen stabilen Betrieb bei hohem Differenzdruck und hohem Verdichtungsverhältnis.
  2. Luftkühlungstechnologie:Kühlgas strömt durch beide Seiten des Pumpengehäuses, wodurch die Leistung aufrechterhalten und eine Überhitzung verhindert wird – selbst unter hoher Belastung.
  3. Hohe Sicherheit:Die robuste Konstruktion gewährleistet einen sicheren und stabilen Betrieb unter schwierigen Bedingungen.
  4. Ölfreie Struktur:Geeignet für korrosive oder hochtemperaturbeständige Gase, wodurch Verunreinigungen durch Schmiermittel vermieden werden.
  5. Flexibler Serienbetrieb:Kann einzeln oder in Reihe für höhere Vakuumanforderungen verwendet werden und passt sich verschiedenen Prozessanforderungen an.

Funktionsprinzip

Die Pumpe verwendet zwei Roots-Rotoren, die sich innerhalb der Pumpenkammer gegenläufig synchron drehen. Das Gas wird in den Rotornuten aufgefangen und entlang des Pumpenkörpers abgeführt, wobei jede 180°-Drehung einen Ansaug- und Ausstoßzyklus vollendet. Die Luftkühlung sorgt für eine effiziente Ableitung der bei der Kompression entstehenden Wärme und unterstützt einen stabilen und kontinuierlichen Betrieb.

Anwendungsbereiche

  • Chemische Industrie:Förderung von Hochtemperatur- oder korrosiven Gasen während chemischer Reaktionen.
  • Elektronikfertigung:Liefert präzises Vakuum für die Halbleiterproduktion, Beschichtung und Plattierung.
  • Pharmazeutischer Bereich:Einsatz bei der Vakuumtrocknung und in der pharmazeutischen Herstellung zur Sicherstellung der Produktqualität.
  • Lebensmittelverpackung:Unterstützt die Vakuumverpackung und Korrosionsschutzbehandlung von Lebensmitteln.
  • Metallschmelzen:Vakuumextraktion bei Metallschmelz- und Hochtemperatur-Schmelzprozessen.
  • Automobilindustrie:Liefert Vakuum für Beschichtungsprozesse und Sprühgeräte.
  • Wissenschaftliche Forschung:Einsatz in hochenergetischen Physik-Experimenten und der Forschung zu Vakuumsystemen.

Leistungsvorteile

  1. Hochvakuum und Effizienz:Modulares Design ermöglicht Kombinationen für einen Bereich von Grob- bis Mittelhochvakuum; Pumpgeschwindigkeit und Vakuumniveau sind einstellbar.
  2. Sicherheit und Stabilität:Sicherer Betrieb bei hohen Differenzdrücken ohne Überhitzung oder Überlastung.
  3. Geringe Geräuschentwicklung und Vibrationen:Präzises Design reduziert Betriebsgeräusche und Vibrationen.
  4. Umweltfreundlich:Der ölfreie Betrieb verhindert Ölverschmutzungen und Umweltrisiken und senkt die Wartungskosten.
  5. Einfache Wartung:Die einfache, ölfreie Konstruktion minimiert den Wartungsaufwand und ermöglicht einen langfristigen, stabilen Einsatz.
