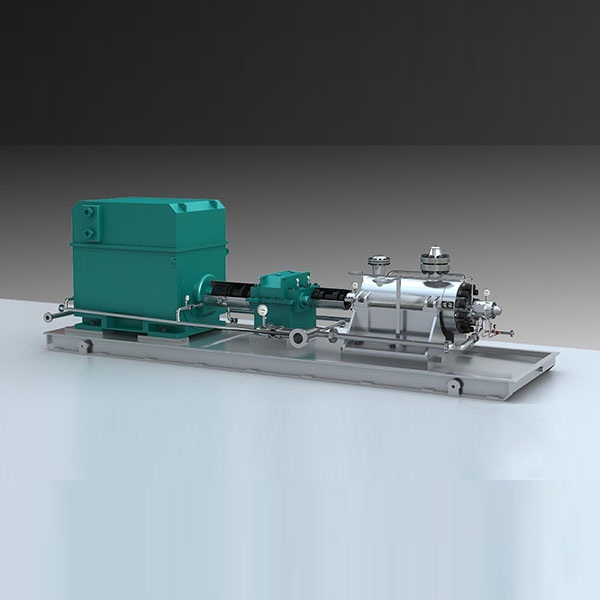

Horizontale Hochdruck-Mehrstufen-Kreiselpumpen

Horizontale Hochdruck-Mehrstufen-Kreiselpumpen sind Pumpen, die das Prinzip der Zentrifugalkraft nutzen, um durch mehrere Laufradstufen schrittweise Druck aufzubauen und so eine hohe Förderhöhe zu erreichen. Sie werden hauptsächlich durch eine Antriebsvorrichtung angetrieben, die den Flüssigkeitsstrom im Pumpenkörper vorantreibt.

Horizontale Hochdruck-Mehrstufen-Kreiselpumpen nutzen mehrere Laufradstufen, von denen jede einen Druckanstieg bewirkt, um eine Hochdruck-Flüssigkeitsförderung zu erreichen. Diese Pumpen eignen sich besonders für Anwendungen, die einen hohen Durchfluss, eine hohe Förderhöhe und hohe Temperaturen erfordern, und werden häufig in der Ölraffinerie, der Chemie, der Metallurgie und anderen Industriezweigen eingesetzt.

Wichtigste technische Parameter:

Durchflussmenge: 100 bis 450 m³/h
Förderhöhe: 400 bis 3000 m
Betriebstemperatur: ≤ 380 °C
Antriebsleistung: ca. 4500 kW

Konstruktionsmerkmale:

Doppelgehäuse-Konstruktion:Radial geteilte Hülle erhöht Festigkeit und Stabilität; horizontale offene Kernkonstruktion reduziert axiale Schwingungen und verbessert die Gesamtstabilität.
Mehrstufige horizontale Konstruktion:Mehrere Laufradstufen sorgen für eine progressive Druckerhöhung und einen stabilen Durchfluss bei hoher Förderhöhe, ausgelegt für Hochdruckumgebungen.
Symmetrisch angeordnete Laufradgruppe:Zwei Laufradgruppen sorgen für eine gleichmäßige Strömungsverteilung und reduzieren Vibrationen und Geräusche.

Merkmale:

Breiter Hocheffizienzbereich: Passt sich verschiedenen Durchfluss- und Förderhöhenanforderungen an und gewährleistet einen effizienten Betrieb.
Gute Selbstausgleichung der Axialkraft: Die Konstruktion gleicht die Axialkraft aus, reduziert den Lagerverschleiß und mechanische Ausfälle und verbessert die Betriebsstabilität.
Einfache und schnelle Wartung: Das modulare, integrierte Design ermöglicht eine schnelle Demontage und Wartung und reduziert Ausfallzeiten.
Sichere und zuverlässige Konstruktion: Hochfeste Werkstoffe und präzise Bearbeitung ermöglichen einen stabilen Betrieb in Umgebungen mit hohem Druck und hohen Temperaturen.
Hoher Wirkungsgrad und Energieeinsparung: Bietet einen ausgezeichneten Wirkungsgrad und unterstützt moderne Anforderungen an Energieeinsparung und Emissionsreduzierung.

Anwendungen:

Raffinerie- und Chemieindustrie: Zuführung von Rohstoffen, Transport von Flüssigkeiten bei hohen Temperaturen/hohem Druck/flüchtigen Flüssigkeiten.
Rohstoffzufuhrpumpe: Wird in der chemischen Industrie, Ölraffinerie und anderen Branchen zum Transport von flüssigen Rohstoffen (z. B. Öle, Chemikalien) eingesetzt.
Hochdruckförderung: Anlagen, die den Transport von Flüssigkeiten unter hohen Temperaturen und hohem Druck erfordern, darunter Erdölverarbeitung, Düngemittelherstellung, Metallurgie und mehr.
