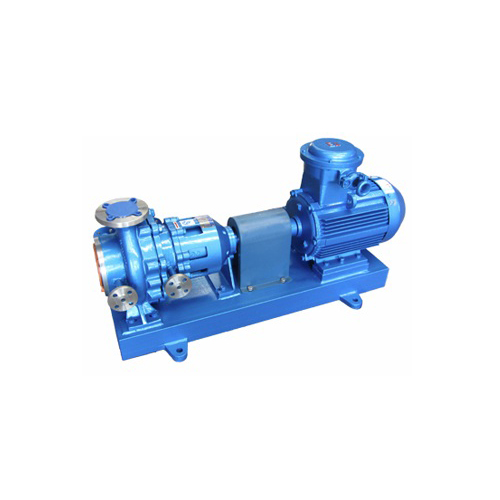

Magnetzentrifugalpumpe mit Mantel

Magnetzentrifugalpumpe mit Mantel aus Titan oder anderem Metall

Die hängende Magnetpumpe mit Mantel aus Metall kombiniert die Technologie des Magnetantriebs, die hohe Temperatur- und Korrosionsbeständigkeit von Metallwerkstoffen und die Temperaturregelungsfunktion des Mantels und eignet sich für den Transport von Flüssigkeiten mit hoher Temperatur, hohem Druck und hoher Korrosivität.

Kontaktieren Sie uns
Beschreibung

Die Magnetkreiselpumpe mit Mantel wurde gemäß den Normen ISO 2858 entwickelt und verfügt über medienberührte Komponenten aus hochwertigen Metallen wie Edelstahl 304, 316, 316L, Titan und anderen. Dank einer Zwischenkupplung ist die Wartung einfach – die Kupplung kann ohne Demontage der Rohrleitungen oder des Motors ausgebaut werden. Diese Pumpe eignet sich ideal für den Transport von Hochtemperatur- und korrosiven Flüssigkeiten in anspruchsvollen Industrieumgebungen.

Leistung

  • Durchflussrate: 1,8 bis 400 m³/h
  • Förderhöhe: 15 bis 125 m
  • Maximale Betriebstemperatur: 400 °C
  • Druckfestigkeit: 1,6 MPa

Anwendungen

  • Stark korrosive chemische Medien
  • Organische chemische Medien und gemischte organische/anorganische Flüssigkeiten
  • Chemische Industrie
  • Petrochemische Industrie
  • Metallurgische Industrie
  • Elektrizitätswirtschaft

Wichtige Merkmale und Vorteile

  • Hängende Konstruktion:Der Motor und das Antriebssystem sind außerhalb des Pumpenkörpers aufgehängt, wodurch die Flüssigkeit vollständig von den externen Antriebskomponenten isoliert und Leckagen verhindert werden.
  • Magnetantrieb:Die Kraftübertragung erfolgt über eine Magnetkupplung, wodurch mechanische Dichtungen entfallen und ein vollständig leckagefreier Betrieb gewährleistet ist – ideal für giftige, flüchtige oder korrosive Flüssigkeiten.
  • Mantelkonstruktion zur Temperaturregelung:Der Pumpenkörper ist von einem Mantel umgeben, der die Zirkulation von Kühlmittel oder erwärmter Flüssigkeit ermöglicht, um eine optimale Temperatur für Pumpe und Flüssigkeit aufrechtzuerhalten. Verhindert Überhitzung oder Einfrieren und hält die Flüssigkeit innerhalb des erforderlichen Temperaturbereichs.
  • Hohe Temperatur- und Korrosionsbeständigkeit:Der Pumpenkörper aus Metall (Edelstahl, Hastelloy, Titanlegierung) ermöglicht eine zuverlässige Leistung in rauen, korrosiven und hochtemperierten Umgebungen.
  • Hoher Wirkungsgrad und Energieeinsparung:Die Magnetkupplung reduziert Reibung und Energieverlust, während das Mantel-Wärmemanagement den Pumpenbetrieb und den Energieverbrauch optimiert.
  • Anpassungsfähig an hohen Druck und hohen Durchfluss:Robuste Metallwerkstoffe ermöglichen den Betrieb unter Hochdruck- und Hochdurchflussbedingungen – ideal für komplexe industrielle Anwendungen.

Funktionsprinzip

  • Der externe Motor treibt den internen Rotor (Laufrad) über ein Magnetfeld an und drückt die Flüssigkeit durch die Pumpe – ohne direkten Kontakt, ohne mechanische Dichtung, ohne Leckagen.
  • Der Außenmantel zirkuliert Kühl- oder Heizflüssigkeit, um die Temperatur der Pumpe und der Flüssigkeit zu regulieren und so Überhitzung, Einfrieren oder unerwünschte Phasenänderungen zu verhindern.

Gängige Materialauswahl

  • Edelstahl (304, 316):Hervorragende Korrosionsbeständigkeit und mechanische Festigkeit.
  • Hastelloy:Hervorragende Beständigkeit gegen starke Säuren, Laugen und Lösungsmittel.
  • Titanlegierung:Überragende Hochtemperatur- und Korrosionsbeständigkeit für extreme Umgebungen.

Wartung und Vorsichtsmaßnahmen

  • Überprüfen Sie regelmäßig das Magnetantriebssystem, um dessen ordnungsgemäße Funktion sicherzustellen.
  • Überwachen Sie die Umlaufleistung der Mantelflüssigkeit, um eine effektive Temperaturregelung zu gewährleisten.
  • Vermeiden Sie eine längere Überlastung der Pumpe, um die Lebensdauer zu maximieren.
