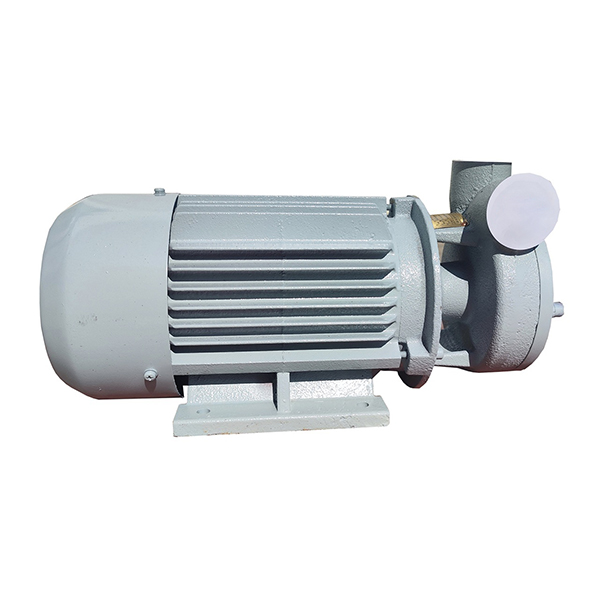

Horizontale Wirbelverstärkerpumpe für den Schiffsbau mit Edelstahl

Mit ihrem kompakten Design und ihrer hervorragenden Leistung eignet sich die horizontale Wirbelstrom-Druckerhöhungspumpe für Schiffe besonders für Anwendungen, die eine hohe Förderhöhe oder Druckerhöhung erfordern, wie z. B. die Lieferung von Schiffskraftstoff, die Kesselspeisung und die Druckerhöhung von Flüssigkeiten.

1. Funktionsprinzip

1. Die Pumpe erzeugt durch die Drehung des Laufrads eine schnelle Wirbelbewegung, wodurch die Flüssigkeit im Pumpenkörper vor dem Ausstoß wiederholt beschleunigt und unter Druck gesetzt wird.
2. Mehrere Druckbeaufschlagungszyklen ermöglichen eine höhere Förderhöhe für anspruchsvolle Anwendungen.
3. Das Laufrad verfügt über mehrere kleine Schaufeln, um Strömungsverluste zu reduzieren und den Wirkungsgrad zu erhöhen.
4. Die horizontale Bauweise erleichtert die Installation und Wartung, da die Pumpenwelle parallel zur horizontalen Ebene verläuft.

2. Merkmale

1. Konstruktionsdesign
   • Horizontale Anordnung: ideal für begrenzten Einbauraum an Bord, direkter Anschluss an das Rohrleitungssystem.
   • Einstufiges Wirbelrad für hohe Förderleistung.
   • Optimiertes Schneckengehäusedesign für verbesserte Effizienz und Stabilität.
2. Leistungsmerkmale
   • Hohe Förderhöhe bei geringem Durchfluss, erfüllt hohe Druckanforderungen.
   • Geringer Energieverbrauch dank effizienter Konstruktion.
   • Gute Selbstansaugfähigkeit; keine Zusatzausrüstung für die Inbetriebnahme erforderlich.
3. Stabiler Betrieb
   • Starke Kavitationsbeständigkeit für den Transport von Flüssigkeiten mit niedrigem Druck.
   • Geringe Vibrationen und Geräusche dank optimierter Strömungsdynamik.

3. Technische Parameter

1. Pumpenkörper: Gusseisen, Edelstahl
2. Laufrad: Edelstahl
3. Dichtung: Gleitringdichtung

4. Anwendungsszenarien

1. Marineanwendungen
   • Kraftstoffölförderung für Schiffsversorgungssysteme
   • Kesselwasserversorgungssystem für Hochdruck-Reinwasser
   • Kühlwassersystem für Druckkühlkreisläufe
   • Seewasserunterdruck für Entsalzungs- oder Sprühsysteme
2. Industrielle Szenarien
   • Chemische Druckbeaufschlagung für leicht korrosive Flüssigkeiten
   • Hochdruckreinigung für die Reinigung von Schiffsrümpfen oder Rohrleitungen
   • Andere Prozesse mit geringem Durchfluss und hohem Förderbedarf

5. Leistungsvorteile

1. Hohe Förderleistung:Das spezielle Wirbelprinzip sorgt auch bei geringem Durchfluss für einen starken Druck.
2. Hohe Lebensdauer:Korrosionsbeständige Materialien verlängern die Lebensdauer bei Anwendungen mit Meerwasser und Heizöl.
3. Bequeme Installation:Die horizontale Bauweise passt in enge Schiffsräume und ist leicht zu warten.
4. Energieeinsparung und hohe Effizienz:Präzisionslaufrad und Schneckengetriebe reduzieren den Energieverbrauch und steigern die Effizienz.

6. Wartung und Instandhaltung

1. Überprüfen Sie das Laufrad regelmäßig auf Beschädigungen oder Ablagerungen; reinigen oder ersetzen Sie es bei Bedarf.
2. Schmieren Sie die Lager regelmäßig, um Verschleiß zu vermeiden.
3. Mechanische Dichtungen überprüfen; bei Alterung oder Beschädigung austauschen.
4. Reinigen Sie die Pumpenkammer, um eine Ansammlung von Verunreinigungen zu verhindern.
5. Überprüfen Sie die Motorverkabelung und achten Sie auf ungewöhnliche Vibrationen oder Geräusche.

7. Empfehlungen für den sicheren Gebrauch

1. Trockenlauf vermeiden: Stellen Sie sicher, dass sich vor dem Betrieb ausreichend Flüssigkeit in der Pumpenkammer befindet.
2. Wählen Sie je nach Medium eine geeignete Dichtung und ein geeignetes Material, um Korrosion und Leckagen zu vermeiden.
3. Installieren Sie Überlastschutzvorrichtungen, um Schäden durch Überdruck oder Überlastung zu vermeiden.
