Mehrwindungs-Wellenfedern ohne Unterlegscheibenenden

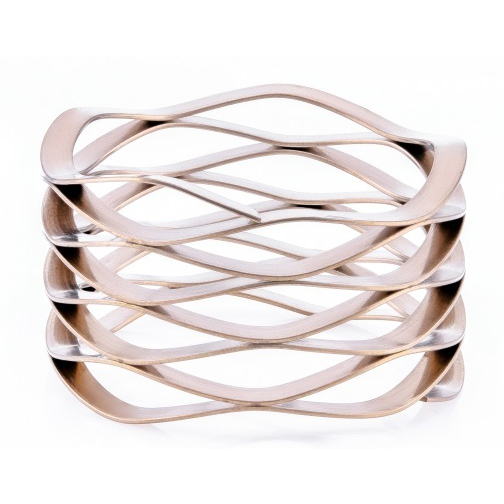

Mehrwindungs-Wellenfedern ohne Endstücke der KM-Serie

Name: Mehrwindungs-Wellenfedern ohne Endstücke der KM-Serie
Brand: beentools

Mehrwindungs-Wellenfedern ohne Endstücke zeichnen sich dadurch aus, dass sie an beiden Enden keine Stützspiralen aufweisen, sondern aus mehrlagigen Wellenfedern mit einer Gesamtzahl von mehr als einer Lage bestehen.

Kontaktieren Sie uns

Beschreibung

Mehrwindige Wellenfedern ohne Ausgleichsscheibensind Spezialfedern, die für kompakte Installationen und gewichtsempfindliche Anwendungen entwickelt wurden und überragende Elastizität und Unterstützung auf begrenztem Raum bieten. Jede Lage weist eine Wellenzahl von beispielsweise 2,5, 3,5 oder 4,5 auf, wobei die oberen und unteren Lagen an den Wellenbergen und Wellentälern miteinander in Kontakt stehen, wodurch die Wirksamkeit der Windungen und die Kompaktheit der Feder maximiert werden.

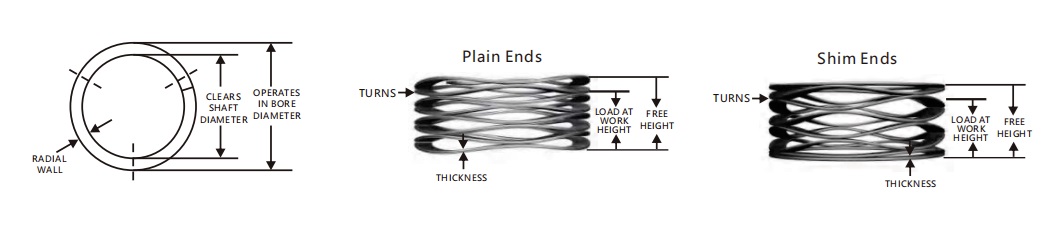

multi-turn wave springs with no shim ends

Mehrwindungs-Wellenfedern ohne Ausgleichsscheiben

Wichtigste Merkmale und Vorteile

Design ohne Unterlegscheiben:Verzicht auf Unterlegscheiben für eine kompaktere und leichtere Feder, wodurch die strukturelle Komplexität und das Gesamtgewicht reduziert werden.
Mehrfachspulenstruktur:Mehrere Windungen in der Feder bieten verbesserte Elastizität, Verformungsfähigkeit und effektive Unterstützung für anspruchsvolle Betriebsbedingungen.
Effizientes Einrasten der Windungen:Die effektive Anzahl der Windungen entspricht der Gesamtzahl, wobei die oberen und unteren Schichten an den Scheitel- und Talpunkten in direktem Kontakt stehen, um maximale Unterstützung zu gewährleisten.
Materialauswahl:Hergestellt aus hochfestem Stahl oder Legierungsmaterialien, um Haltbarkeit und Zuverlässigkeit unter hohen Belastungen und zyklischer Beanspruchung zu gewährleisten.
Vibrations- und Stoßdämpfung:Hervorragend geeignet für zyklische Belastungen und Schwingungsdämpfung, wodurch die Lebensdauer und Zuverlässigkeit der Geräte verlängert wird.

Anwendungen

Luft- und Raumfahrtsysteme, die Gewichtsreduzierung und kompakte Designs erfordern
Präzisionsmaschinen mit begrenzten Einbauräumen
Hydraulikdichtungen und hochwertige Elektromotoren
Automobil- und allgemeine mechanische Ausrüstung zur Stoß- und Vibrationsdämpfung

Mehrwindungs-Wellfedern ohne Unterlegscheiben sind die optimale Wahl für kritische Umgebungen, in denen Platz und Gewicht eine wichtige Rolle spielen. Ihr fortschrittliches Design und ihre hochleistungsfähigen Materialien gewährleisten zuverlässige, lang anhaltende Elastizität und Unterstützung für die Luft- und Raumfahrt, den Präzisionsmaschinenbau und andere anspruchsvolle Bereiche.

Technische Parameter1

Artikelnummer	Betriebsbereich Bohrungsdurchmesser (mm)	Freier Wellendurchmesser (mm)	Belastung (N)	Arbeitshöhe (mm)	Freie Höhe (mm)	Federkonstante (N/mm)
KM05-L1	5	3,5	5	1,14	1,84	7,14
KM05-L2	5	3,5	5	1,52	2,45	5,38
KM05-L3	5	3,5	5	1,91	3,06	4,35
M05-L4	5	3,5	5	2,26	3,68	3,52
KM05-L5	5	3,5	5	2,67	4,29	3,09
KM05-L6	5	3,5	5	3,02	4,9	2,66
KM05-L7	5	3,5	5	3,43	5,52	2,39
KM05-L8	5	3,5	5	4,14	6,74	1,92
KM05-L9	5	3,5	5	4,9	7,97	1,63
KM05-M1	5	3,5	10	1,14	1,89	13,33
KM05-M2	5	3,5	10	1,52	2,52	10
M05-M3	5	3,5	10	1,91	3,15	8,06
KM05-M4	5	3,5	10	2,26	3,78	6,58
KM05-M5	5	3,5	10	2,67	4,41	5,75
KM05-M6	5	3,5	10	3,02	5,04	4,95
KM05-M7	5	3,5	10	3,43	5,04	4,46
KM05-M8	5	3,5	10	4,14	6,93	3,58
KM05-M9	5	3,5	10	4,9	8,19	3,04
KM06-L1	6	4	6	0,61	1,52	6,59
KM06-L2	6	4	6	0,81	2,03	4,92
KM06-L3	6	4	6	1,02	2,54	3,95
KM06-L4	6	4	6	1,22	3,05	3,28
KM06-L5	6	4	6	1,42	3,56	2,8
KM06-L6	6	4	6	1,63	4,06	2,47
KM06-L7	6	4	6	1,83	4,57	2,19
KM06-L8	6	4	6	2,24	5,59	1,79
KM06-L9	6	4	6	2,64	6,6	1,52
KM06-M1	6	4	12	0,74	1,52	15,38
KM06-M2	6	4	12	0,97	2,03	11,32
KM06-M3	6	4	12	1,22	2,54	9,09
KM06-M4	6	4	12	1,47	3,05	7,59
KM06-M5	6	4	12	1,7	3,56	6,45
KM06-M6	6	4	12	1,96	4,06	5,71
KM06-M7	6	4	12	2,18	4,57	5,02
KM06-M8	6	4	12	2,69	5,59	4,14
KM06-M9	6	4	12	3,18	6,6	3,51
KM08-L1	8	5	15	1,7	2,82	13,39
KM08-L2	8	5	15	2,39	3,76	10,95
KM08-L3	8	5	15	2,74	4,7	7,65
KM08-L4	8	5	15	3,56	5,64	7,21
KM08-L5	8	5	15	4,01	6,58	5,84
KM08-L6	8	5	15	4,57	7,52	5,08
KM08-L7	8	5	15	5,26	8,46	4,69
M08-L8	8	5	15	6,35	10,34	3,76
KM08-L9	8	5	15	7,37	12,22	3,09
KM08-M1	8	5	30	1,78	2,82	28,85
KM08-M2	8	5	30	2,54	3,76	24,59
KM08-M3	8	5	30	3,05	4,7	18,18
KM08-M4	8	5	30	3,81	5,64	16,39
KM08-M5	8	5	30	4,32	6,58	13,27
KM08-M6	8	5	30	4,95	7,52	11,67
KM08-M7	8	5	30	5,59	8,46	10,45
KM08-M8	8	5	30	6,86	10,34	8,62
KM08-M9	8	5	30	7,87	12,22	6,9
KM10-L1	10	7	18	1,91	3,96	8,78
KM10-L2	10	7	18	2,54	5,28	6,57
KM10-L3	10	7	18	3,15	6,6	5,22
KM10-L4	10	7	18	3,78	7,92	4,35
KM10-L5	10	7	18	4,42	9,25	3,73
KM10-L6	10	7	18	5,05	10,57	3,26
KM10-L7	10	7	18	5,69	11,89	2,9
KM10-L8	10	7	18	6,32	13,21	2,61
KM10-L9	10	7	18	6,96	14,53	2,38
KM10-M1	10	7	35	2,03	3,96	18,13
KM10-M2	10	7	35	2,79	5,28	14,06
KM10-M3	10	7	35	3,56	6,6	11,51
KM10-M4	10	7	35	4,32	7,92	9,72
KM10-M5	10	7	35	5,08	9,25	8,39
KM10-M6	10	7	35	5,84	10,57	7,4
KM10-M7	10	7	35	6,6	11,89	6,62
KM10-M8	10	7	35	7,37	13,21	5,99
KM10-M9	10	7	35	8,13	14,53	5,47
KM12-L1	12	9	20	1,47	4,34	6,97
KM12-L2	12	9	20	1,98	5,79	5,25
KM12-L3	12	9	20	2,46	7,24	4,18
KM12-L4	12	9	20	2,95	8,69	3,48
KM12-L5	12	9	20	3,45	10,13	2,99
KM12-L6	12	9	20	3,94	11,58	2,62
KM12-L7	12	9	20	4,45	13,03	2,33
KM12-L8	12	9	20	4,93	14,48	2,09
KM12-L9	12	9	20	5,44	15,93	1,91
KM12-M1	12	8,5	40	2,36	4,34	20,2
KM12-M2	12	8,5	40	3,18	5,79	15,33
KM12-M3	12	8,5	40	3,96	7,24	12,2
KM12-M4	12	8,5	40	4,75	8,69	10,15
KM12-M5	12	8,5	40	5,54	10,13	8,71
KM12-M6	12	8,5	40	6,32	11,58	7,6
KM12-M7	12	8,5	40	7,11	13,03	6,76
KM12-M8	12	8,5	40	7,92	14,48	6,1
KM12-M9	12	8,5	40	8,71	15,93	5,54
KM12-H1	12	8,5	60	1,98	4,34	25,42
KM12-H2	12	8,5	60	2,64	5,79	19,05
KM12-H3	12	8,5	60	3,3	7,24	15,23
KM12-H4	12	8,5	60	3,99	8,69	12,77
KM12-H5	12	8,5	60	4,65	10,13	10,95
KM12-H6	12	8,5	60	5,31	11,58	9,57
KM12-H7	12	8,5	60	5,97	13,03	8,5
KM12-H8	12	8,5	60	6,63	14,48	7,64
KM12-H9	12	8,5	60	7,29	15,93	6,94
KM14-L1	14	10	22	2,18	4,95	7,94
KM14-L2	14	10	22	2,95	6,6	6,03
KM14-L3	14	10	22	3,71	8,26	4,84
KM14-L4	14	10	22	4,52	9,91	4,08
KM14-L5	14	10	22	5,33	11,56	3,53
KM14-L6	14	10	22	6,17	13,21	3,13
KM14-L7	14	10	22	7,01	14,86	2,8
KM14-L8	14	10	22	7,85	16,51	2,54
KM14-L9	14	10	22	8,71	18,16	2,33
KM14-M1	14	10	50	2,18	4,95	18,05
KM14-M2	14	10	50	2,95	6,6	13,7
KM14-M3	14	10	50	3,71	8,26	10,99
KM14-M4	14	10	50	4,52	9,91	9,28
KM14-M5	14	10	50	5,33	11,56	8,03
KM14-M6	14	10	50	6,17	13,21	7,1
KM14-M7	14	10	50	7,01	14,86	6,37
KM14-M8	14	10	50	7,85	16,51	5,77
KM14-M9	14	10	50	8,71	18,16	5,29
KM14-H1	14	9	80	3,15	4,95	44,44
KM14-H2	14	9	80	4,19	6,6	33,2
KM14-H3	14	9	80	5,26	8,26	26,67
KM14-H4	14	9	80	6,3	9,91	22,16
KM14-H5	14	9	80	7,34	11,56	18,96
KM14-H6	14	9	80	8,41	13,21	16,67
KM14-H7	14	9	80	9,45	14,86	14,79
KM14-H8	14	9	80	10,49	16,51	13,29
KM14-H9	14	9	80	11,56	18,16	12,12
KM15-L1	15	11	25	2,57	5,18	9,58
KM15-L2	15	11	25	3,43	6,91	7,18
KM15-L3	15	11	25	4,27	8,64	5,72
KM15-L4	15	11	25	5,13	10,36	4,78
KM15-L5	15	11	25	5,99	12,09	4,1
KM15-L6	15	11	25	6,83	13,82	3,58
KM15-L7	15	11	25	7,7	15,54	3,19
KM15-L8	15	11	25	8,53	17,27	2,86
KM15-L9	15	11	25	9,4	19	2,6
KM15-M1	15	10	50	3,43	5,18	28,57
KM15-M2	15	10	50	4,57	6,91	21,37
KM15-M3	15	10	50	5,72	8,64	17,12
KM15-M4	15	10	50	6,86	10,36	14,29
KM15-M5	15	10	50	8	12,09	12,22
KM15-M6	15	10	50	9,14	13,82	10,68
KM15-M7	15	10	50	10,29	15,54	9,52
KM15-M8	15	10	50	11,43	17,27	8,56
KM15-M9	15	10	50	12,57	19	7,78
KM15-H1	15	10	80	3,2	5,18	40,4
KM15-H2	15	10	80	4,19	6,91	29,41
KM15-H3	15	10	80	5,23	8,64	23,46
KM15-H4	15	10	80	6,27	10,36	19,56
KM15-H5	15	10	80	7,32	12,09	16,77
KM15-H6	15	10	80	8,36	13,82	14,65
KM15-H7	15	10	80	9,4	15,54	13,03
KM15-H8	15	10	80	10,46	17,27	11,75
KM15-H9	15	10	80	11,51	19	10,68
KM16-L1	16	11	25	2,11	5,41	7,58
KM16-L2	16	11	25	2,79	7,21	5,66
KM16-L3	16	11	25	3,51	9,02	4,54
KM16-L4	16	11	25	4,19	10,82	3,77
KM16-L5	16	11	25	4,9	12,62	3,24
KM16-L6	16	11	25	6,3	16,23	2,52
KM16-L7	16	11	25	7,7	19,84	2,06
KM16-L8	16	11	25	9,09	23,44	1,74
KM16-M1	16	11	55	3,63	5,41	30,9
KM16-M2	16	11	55	4,83	7,21	23,11
KM16-M3	16	11	55	6,05	9,02	18,52
KM16-M4	16	11	55	7,24	10,82	15,36
KM16-M5	16	11	55	8,46	12,62	13,22
KM16-M6	16	11	55	10,87	16,23	10,26
KM16-M7	16	11	55	13,28	19,84	8,38
KM16-M8	16	11	55	15,7	23,44	7,11
KM16-H1	16	11	90	3,3	5,41	42,65
KM16-H2	16	11	90	4,57	7,21	34,09
KM16-H3	16	11	90	5,59	9,02	26,24
KM16-H4	16	11	90	6,86	10,82	22,73
KM16-H5	16	11	90	7,87	12,62	18,95
KM16-H6	16	11	90	10,16	16,23	14,83
KM16-H7	16	11	90	12,45	19,84	12,18
KM16-H8	16	11	90	14,73	23,44	10,33
KM18-L1	18	13	30	3,63	5,72	14,35
KM18-L2	18	13	30	4,75	7,62	10,45
KM18-L3	18	13	30	5,94	9,53	8,36
KM18-L4	18	13	30	7,14	11,43	6,99
KM18-L5	18	13	30	8,31	13,34	5,96
KM18-L6	18	13	30	10,69	17,15	4,64
KM18-L7	18	13	30	14,25	22,86	3,48
KM18-M1	18	13	55	3,68	5,72	26,96
KM18-M2	18	13	55	4,98	7,62	20,83
KM18-M3	18	13	55	6,22	9,53	16,62
KM18-M4	18	13	55	7,47	11,43	13,89
KM18-M5	18	13	55	8,74	13,34	11,96
KM18-M6	18	13	55	11,23	17,15	9,29
KM18-M7	18	13	55	14,96	22,86	6,96
KM18-H1	18	13	90	3,84	5,72	47,87
KM18-H2	18	13	90	5,13	7,62	36,14
KM18-H3	18	13	90	6,4	9,53	28,75
KM18-H4	18	13	90	7,7	11,43	24,13
KM18-H5	18	13	90	8,97	13,34	20,59
KM18-H6	18	13	90	11,53	17,15	16,01
KM18-H7	18	13	90	15,37	22,86	12,02
KM20-L1	20	15	35	2,72	6,32	9,72
KM20-L2	20	15	35	3,61	8,43	7,26
KM20-L3	20	15	35	4,52	10,54	5,81
KM20-L4	20	15	35	5,41	12,65	4,83
KM20-L5	20	15	35	6,32	14,76	4,15
KM20-L6	20	15	35	8,13	18,97	3,23
KM20-L7	20	15	35	10,82	25,3	2,42
KM20-M1	20	14	70	3,05	6,32	21,41
KM20-M2	20	14	70	4,06	8,43	16,02
KM20-M3	20	14	70	5,08	10,54	12,82
KM20-M4	20	14	70	6,27	12,65	10,97
KM20-M5	20	14	70	7,32	14,76	9,41
KM20-M6	20	14	70	9,17	18,97	7,14
KM20-M7	20	14	70	12,22	25,3	5,35
KM20-H1	20	14	100	4,24	6,32	48,08
KM20-H2	20	14	100	5,66	8,43	36,1
KM20-H3	20	14	100	7,06	10,54	28,74
KM20-H4	20	14	100	8,48	12,65	23,98
KM20-H5	20	14	100	9,91	14,76	20,62
KM20-H6	20	14	100	12,73	18,97	16,03
KM20-H7	20	14	100	16,97	25,3	12
KM25-L1	25	19	50	2,06	6,63	10,94
KM25-L2	25	19	50	2,74	8,84	8,2
KM25-L3	25	19	50	3,43	11,05	6,56
KM25-L4	25	19	50	4,11	13,26	5,46
KM25-L5	25	19	50	4,8	15,47	4,69
KM25-L6	25	19	50	6,2	19,89	3,65
KM25-L7	25	19	50	8,26	26,52	2,74
KM25-M1	25	19	80	2,95	6,63	21,74
KM25-M2	25	19	80	3,94	8,84	16,33
KM25-M3	25	19	80	4,9	11,05	13,01
KM25-M4	25	19	80	5,89	13,26	10,85
KM25-M5	25	19	80	6,88	15,47	9,31
KM25-M6	25	19	80	8,84	19,89	7,24
KM25-M7	25	19	80	11,79	26,52	5,43
KM25-H1	25	19	110	4,04	6,63	42,47
KM25-H2	25	19	110	5,38	8,84	31,79

Technische Parameter2

Artikelnummer	Betriebsbereich Bohrungsdurchmesser (mm)	Freier Wellendurchmesser (mm)	Belastung (N)	Arbeitshöhe (mm)	Freie Höhe (mm)	Federkonstante (N/mm)
KM25-H3	25	19	110	6,73	11,05	25,46
KM25-H4	25	19	110	8,08	13,26	21,24
KM25-H5	25	19	110	9,4	15,47	18,12
KM25-H6	25	19	110	12,12	19,89	14,16
KM25-H7	25	19	110	16,15	26,52	10,61
KM28-L1	28	22	50	3,76	7,24	14,37
KM28-L2	28	22	50	5	9,65	10,75
KM28-L3	28	22	50	6,27	12,07	8,62
KM28-L4	28	22	50	7,52	14,48	7,18
KM28-L5	28	22	50	8,79	16,89	6,17
KM28-L6	28	22	50	10,03	19,3	5,39
KM28-L7	28	22	50	11,28	21,72	4,79
KM28-L8	28	22	50	13,79	26,54	3,92
KM28-L9	28	22	50	16,31	31,37	3,32
KM28-M1	28	22	80	4,39	7,24	28,07
KM28-M2	28	22	80	5,84	9,65	21
KM28-M3	28	22	80	7,32	12,07	16,84
KM28-M4	28	22	80	8,79	14,48	14,06
KM28-M5	28	22	80	10,24	16,89	12,03
KM28-M6	28	22	80	11,71	19,3	10,54
KM28-M7	28	22	80	13,18	21,72	9,37
KM28-M8	28	22	80	16,1	26,54	7,66
KM28-M9	28	22	80	19,02	31,37	6,48
KM28-H1	28	22	130	4,57	7,24	48,69
KM28-H2	28	22	130	6,07	9,65	36,31
KM28-H3	28	22	130	7,59	12,07	29,02
KM28-H4	28	22	130	9,12	14,48	24,25
KM28-H5	28	22	130	10,64	16,89	20,8
KM28-H6	28	22	130	12,17	19,3	18,23
KM28-H7	28	22	130	13,69	21,72	16,19
KM28-H8	28	22	130	16,71	26,54	13,22
KM28-H9	28	22	130	19,76	31,37	11,2
KM30-L1	30	24	50	3,18	7,62	11,26
KM30-L2	30	24	50	4,22	10,16	8,42
KM30-L3	30	24	50	5,28	12,7	6,74
KM30-L4	30	24	50	6,32	15,24	5,61
KM30-L5	30	24	50	7,39	17,78	4,81
KM30-L6	30	24	50	8,43	20,32	4,21
KM30-L7	30	24	50	9,5	22,86	3,74
KM30-L8	30	24	50	11,61	27,94	3,06
KM30-L9	30	24	50	13,72	33,02	2,59
KM30-M1	30	24	90	3,51	7,62	21,9
KM30-M2	30	24	90	4,7	10,16	16,48
KM30-M3	30	24	90	5,87	12,7	13,18
KM30-M4	30	24	90	7,04	15,24	10,98
KM30-M5	30	24	90	8,2	17,78	9,39
KM30-M6	30	24	90	9,37	20,32	8,22
KM30-M7	30	24	90	10,54	22,86	7,31
KM30-M8	30	24	90	12,9	27,94	5,98
KM30-M9	30	24	90	15,24	33,02	5,06
KM30-H1	30	24	130	4,19	7,62	37,9
KM30-H2	30	24	130	5,59	10,16	28,45
KM30-H3	30	24	130	6,99	12,7	22,77
KM30-H4	30	24	130	8,38	15,24	18,95
KM30-H5	30	24	130	9,78	17,78	16,25
KM30-H6	30	24	130	11,18	20,32	14,22
KM30-H7	30	24	130	12,57	22,86	12,63
KM30-H8	30	24	130	15,37	27,94	10,34
KM30-H9	30	24	130	18,16	33,02	8,75
KM35-L1	35	27	70	3,94	8,38	15,77
KM35-L2	35	27	70	5,23	11,18	11,76
KM35-L3	35	27	70	6,55	13,97	9,43
KM35-L4	35	27	70	7,87	16,76	7,87
KM35-L5	35	27	70	9,17	19,56	6,74
KM35-L6	35	27	70	10,49	22,35	5,9
KM35-L7	35	27	70	11,81	25,15	5,25
KM35-L8	35	27	70	14,43	30,73	4,29
KM35-L9	35	27	70	17,04	36,32	3,63
KM35-M1	35	27	110	4,14	8,38	25,94
KM35-M2	35	27	110	5,51	11,18	19,4
KM35-M3	35	27	110	6,88	13,97	15,51
KM35-M4	35	27	110	8,26	16,76	12,94
KM35-M5	35	27	110	9,63	19,56	11,08
KM35-M6	35	27	110	11,02	22,35	9,71
KM35-M7	35	27	110	12,4	25,15	8,63
KM35-M8	35	27	110	15,14	30,73	7,06
KM35-M9	35	27	110	17,91	36,32	5,98
KM35-H1	35	27	160	4,04	8,38	36,87
KM35-H2	35	27	160	5,38	11,18	27,59
KM35-H3	35	27	160	6,73	13,97	22,1
KM35-H4	35	27	160	8,08	16,76	18,43
KM35-H5	35	27	160	9,42	19,56	15,78
KM35-H6	35	27	160	10,77	22,35	13,82
KM35-H7	35	27	160	12,12	25,15	12,28
KM35-H8	35	27	160	14,81	30,73	10,05
KM35-H9	35	27	160	17,5	36,32	8,5
KM40-L1	40	30	100	2,9	9,14	16,03
KM40-L2	40	30	100	3,86	12,19	12
KM40-L3	40	30	100	4,8	15,24	9,58
KM40-L4	40	30	100	5,77	18,29	7,99
KM40-L5	40	30	100	6,73	21,34	6,84
KM40-L6	40	30	100	7,7	24,38	6
KM40-L7	40	30	100	8,66	27,43	5,33
KM40-L8	40	30	100	10,59	33,53	4,36
KM40-L9	40	30	100	12,52	39,62	3,69
KM40-M1	40	30	150	5,44	9,14	40,54
KM40-M2	40	30	150	7,24	12,19	30,3
KM40-M3	40	30	150	9,04	15,24	24,19
KM40-M4	40	30	150	10,85	18,29	20,16
KM40-M5	40	30	150	12,65	21,34	17,26
KM40-M6	40	30	150	14,48	24,38	15,15
KM40-M7	40	30	150	16,28	27,43	13,45
KM40-M8	40	30	150	19,89	33,53	11
KM40-M9	40	30	150	23,5	39,62	9,31
KM40-H1	40	30	300	5,66	9,14	86,21
KM40-H2	40	30	300	7,54	12,19	64,52
KM40-H3	40	30	300	9,42	15,24	51,55
KM40-H4	40	30	300	11,33	18,29	43,1
KM40-H5	40	30	300	13,21	21,34	36,9
KM40-H6	40	30	300	15,09	24,38	32,29
KM40-H7	40	30	300	16,97	27,43	28,68
KM40-H8	40	30	300	20,75	33,53	23,47
KM40-H9	40	30	300	24,54	39,62	19,89
KM45-L1	45	35	110	3,38	9,91	16,85
KM45-L2	45	35	110	4,52	13,21	12,66
KM45-L3	45	35	110	5,64	16,51	10,12
KM45-L4	45	35	110	6,76	19,81	8,43
KM45-L5	45	35	110	7,9	23,11	7,23
KM45-L6	45	35	110	9,02	26,42	6,32
KM45-L7	45	35	110	10,16	29,72	5,62
KM45-L8	45	35	110	12,4	36,32	4,6
KM45-L9	45	35	110	14,66	42,93	3,89
KM45-M1	45	35	225	5,33	9,91	49,13
KM45-M2	45	35	225	6,99	13,21	36,17
KM45-M3	45	35	225	9,14	16,51	30,53
KM45-M4	45	35	225	10,8	19,81	24,97
KM45-M5	45	35	225	12,7	23,11	21,61
KM45-M6	45	35	225	14,48	26,42	18,84
KM45-M7	45	35	225	16,26	29,72	16,72
KM45-M8	45	35	225	19,81	36,32	13,63
KM45-M9	45	35	225	23,37	42,93	11,5
KM45-H1	45	35	400	6,43	9,91	114,94
KM45-H2	45	35	400	8,38	13,21	82,82
KM45-H3	45	35	400	11,2	16,51	75,33
KM45-H4	45	35	400	12,95	19,81	58,31
KM45-H5	45	35	400	15,37	23,11	51,68
KM45-H6	45	35	400	17,27	26,42	43,72
KM45-H7	45	35	400	19,68	29,72	39,88
KM45-H8	45	35	400	24,26	36,32	33,17
KM45-H9	45	35	400	28,45	42,93	27,62
KM50-L1	50	40	110	4,83	10,29	20,15
KM50-L2	50	40	110	6,1	13,72	14,44
KM50-L3	50	40	110	7,87	17,15	11,85
KM50-L4	50	40	110	9,4	20,57	9,85
KM50-L5	50	40	110	11,3	24	8,66
KM50-L6	50	40	110	12,7	27,43	7,47
KM50-L7	50	40	110	14,99	30,86	6,93
KM50-L8	50	40	110	18,16	37,72	5,62
KM50-L9	50	40	110	21,34	44,58	4,73
KM50-L10	50	40	110	24,64	51,44	4,1
KM50-M1	50	40	225	4,62	10,29	39,68
KM50-M2	50	40	225	6,35	13,72	30,53
KM50-M3	50	40	225	7,49	17,15	23,29
KM50-M4	50	40	225	8,89	20,57	19,26
KM50-M5	50	40	225	10,54	24	16,72
KM50-M6	50	40	225	11,89	27,43	14,48
KM50-M7	50	40	225	13,59	30,86	13,03
KM50-M8	50	40	225	16,71	37,72	10,71
KM50-M9	50	40	225	19,61	44,58	9,01
KM50-M10	50	40	225	22,48	51,44	7,77
KM50-H1	50	40	400	5,92	10,29	91,53
KM50-H2	50	40	400	7,8	13,72	67,57
KM50-H3	50	40	400	10,16	17,15	57,22
KM50-H4	50	40	400	11,79	20,57	45,56
KM50-H5	50	40	400	14,15	24	40,61
KM50-H6	50	40	400	15,62	27,43	33,87
KM50-H7	50	40	400	17,91	30,86	30,89
KM50-H8	50	40	400	21,54	37,72	24,72
KM50-H9	50	40	400	25,65	44,58	21,13
KM50-H10	50	40	400	29,21	51,44	17,99
KM55-L1	55	45	125	5,59	11,05	22,89
KM55-L2	55	45	125	7,72	14,73	17,83
KM55-L3	55	45	125	9,68	18,41	14,3
KM55-L4	55	45	125	11,48	22,1	11,77
KM55-L5	55	45	125	13,92	25,78	10,54
KM55-L6	55	45	125	15,52	29,46	8,97
KM55-L7	55	45	125	18,41	33,15	8,49
KM55-L8	55	45	125	21,67	40,51	6,63
KM55-L9	55	45	125	25,65	47,88	5,62
KM55-L10	55	45	125	29,77	55,25	4,91
KM55-M1	55	45	250	3,1	11,05	31,45
KM55-M2	55	45	250	4,11	14,73	23,54
KM55-M3	55	45	250	5,16	18,41	18,85
KM55-M4	55	45	250	6,2	22,1	15,72
KM55-M5	55	45	250	7,21	25,78	13,46
KM55-M6	55	45	250	8,26	29,46	11,79
KM55-M7	55	45	250	9,27	33,15	10,47
KM55-M8	55	45	250	11,33	40,51	8,57
KM55-M9	55	45	250	13,41	47,88	7,25
KM55-M10	55	45	250	15,47	55,25	6,28
KM55-H1	55	45	400	5,31	11,05	69,69
KM55-H2	55	45	400	7,24	14,73	53,4
KM55-H3	55	45	400	9,09	18,41	42,87
KM55-H4	55	45	400	10,64	22,1	34,9
KM55-H5	55	45	400	12,24	25,78	29,54
KM55-H6	55	45	400	14,1	29,46	26,04
KM55-H7	55	45	400	15,82	33,15	23,08
KM55-H8	55	45	400	19,3	40,51	18,86
KM55-H9	55	45	400	23,11	47,88	16,15
KM55-H10	55	45	400	26,54	55,25	13,93
KM60-L1	60	50	135	5,59	11,43	23,12
KM60-L2	60	50	135	7,47	15,24	17,37
KM60-L3	60	50	135	9,32	19,05	13,87
KM60-L4	60	50	135	11,2	22,86	11,58
KM60-L5	60	50	135	13,06	26,67	9,92
KM60-L6	60	50	135	14,94	30,48	8,69
KM60-L7	60	50	135	16,79	34,29	7,71
KM60-L8	60	50	135	20,52	41,91	6,31
KM60-L9	60	50	135	24,26	49,53	5,34
KM60-L10	60	50	135	27,99	57,15	4,63
KM60-M1	60	50	275	6,65	11,43	57,53
KM60-M2	60	50	275	8,86	15,24	43,1
KM60-M3	60	50	275	11,07	19,05	34,46
KM60-M4	60	50	275	13,28	22,86	28,71
KM60-M5	60	50	275	15,49	26,67	24,6
KM60-M6	60	50	275	17,7	30,48	21,52
KM60-M7	60	50	275	19,94	34,29	19,16
KM60-M8	60	50	275	24,36	41,91	15,67
KM60-M9	60	50	275	28,78	49,53	13,25
KM60-M10	60	50	275	33,22	57,15	11,49
KM60-H1	60	50	450	7,75	11,43	122,28
KM60-H2	60	50	450	10,31	15,24	91,28
KM60-H3	60	50	450	12,9	19,05	73,17
KM60-H4	60	50	450	15,47	22,86	60,89
KM60-H5	60	50	450	18,06	26,67	52,26
KM60-H6	60	50	450	20,62	30,48	45,64
KM60-H7	60	50	450	23,22	34,29	40,65
KM60-H8	60	50	450	28,37	41,91	33,23
KM60-H9	60	50	450	33,53	49,53	28,13
KM60-H10	60	50	450	38,68	57,15	24,36
