Kunststoff-Magnetantriebs-Kreiselpumpe

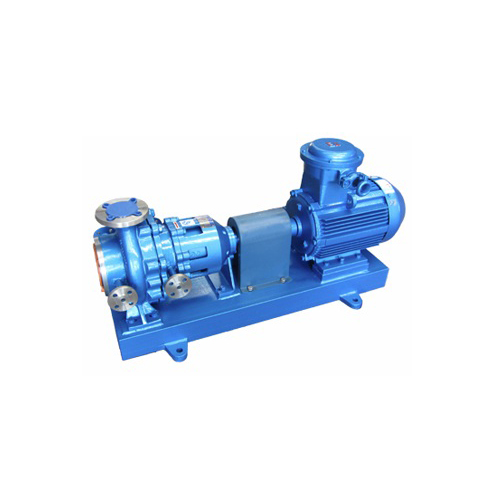

Kunststoff-Magnetkupplungs-Kreiselpumpe mit Mantel

Kunststoff-Magnetkupplungs-Kreiselpumpen mit Mantel zeichnen sich durch eine hervorragende chemische Beständigkeit und Temperaturregelung aus, wodurch sie in der chemischen, pharmazeutischen, Lebensmittel- und anderen Industrien weit verbreitet sind.

Kontaktieren Sie uns
Beschreibung

Die Kunststoff-Magnetkupplungs-Kreiselpumpe mit Mantel wurde gemäß den Normen ISO 2858 entwickelt. Ihre medienberührten Komponenten bestehen aus einer Verbundstruktur aus Stahl und Hochleistungskunststoffen (wie Fluorkunststoffen/PTFE) und verfügen über eine Zwischenkupplung für eine einfache Wartung – die Kupplung kann einfach demontiert werden, ohne dass Rohrleitungen oder der Motor entfernt werden müssen.

Leistung

  • Durchflussmenge: 1,8 bis 400 m³/h
  • Förderhöhe: 15 bis 125 m
  • Maximale Betriebstemperatur: 200 °C
  • Lagerdruck: 1,6 MPa

Anwendungen

  • Förderung stark korrosiver chemischer Medien
  • Transport organischer chemischer Medien und gemischter organischer/anorganischer Flüssigkeiten
  • Chemische, pharmazeutische, Lebensmittel- und Getränkeindustrie, Wasseraufbereitung, Elektronikindustrie und petrochemische Industrie

Wichtige Merkmale und Vorteile

  • Leckagefreier Magnetantrieb:Die Kraftübertragung erfolgt über eine Magnetkupplung, wodurch mechanische Dichtungen und das Risiko von Leckagen entfallen – ideal für flüchtige, giftige, korrosive oder hochtemperaturbeständige Flüssigkeiten.
  • Doppelmantelausführung zur Temperaturregelung:Der Außenmantel reguliert die Temperatur der Pumpe und der Flüssigkeit mithilfe von zirkulierendem Kühlmittel oder Heizflüssigkeit und gewährleistet so einen sicheren und effizienten Betrieb mit Flüssigkeiten hoher oder niedriger Temperatur.
  • Hervorragende Korrosionsbeständigkeit:Die Konstruktion aus Fluorkunststoff/PTFE widersteht starken Säuren, Laugen, Lösungsmitteln und Salzlösungen.
  • Hängende Konstruktion:Bei der Förderung von Hochtemperaturmedien ist kein Wasserkühlkasten erforderlich; kompakt und wartungsfreundlich.
  • Energieeinsparung und hohe Effizienz:Das Magnetantriebssystem reduziert den Energieverbrauch und die Geräuschentwicklung während des Betriebs.
  • Anpassungsfähig an verschiedene Flüssigkeiten:Geeignet für hohe Temperaturen, korrosive Flüssigkeiten und Flüssigkeiten, die feste Partikel enthalten.
  • Erhöhte Sicherheit:Die ummantelte Konstruktion schützt vor Überhitzung und Entflammbarkeitsrisiken beim Umgang mit flüchtigen oder gefährlichen Flüssigkeiten.

Funktionsprinzip

  • Magnetkupplungsgetriebe:Der Rotor des Außenmotors treibt den Rotor der Innenpumpe über ein Magnetfeld an, sodass keine Flüssigkeit mit dem Motor in Kontakt kommt und keine Leckagen auftreten können.
  • Temperaturregelung des Mantels:Durch die Zirkulation von Kühl- oder Heizflüssigkeit im Mantel werden die Pumpe und das Medium auf einer optimalen Temperatur gehalten, wodurch Überhitzung, Einfrieren oder Effizienzverluste verhindert werden.

Gängige Materialauswahl

  • Fluorkunststoffe (PTFE):Hervorragende chemische Beständigkeit gegenüber starken Säuren, Chloriden, Fluoriden und Hochtemperaturmedien.

Wartung und Vorsichtsmaßnahmen

  • Überprüfen Sie regelmäßig das Magnetantriebssystem auf ordnungsgemäße Kraftübertragung.
  • Sorgen Sie für eine ausreichende Flüssigkeitszirkulation im Mantel, um eine effektive Temperaturregelung zu gewährleisten.
  • Überschreiten Sie auch bei Mantelschutz nicht die empfohlenen Betriebstemperaturen.
