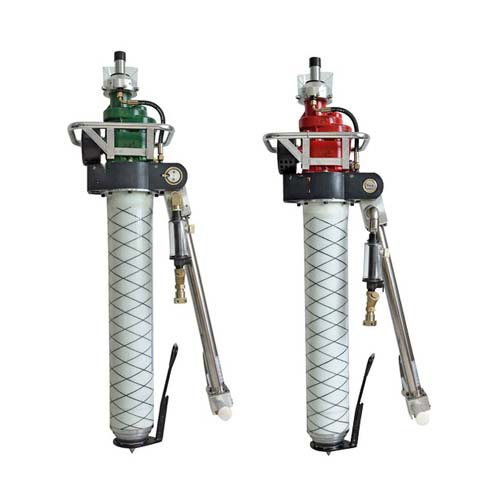

Pneumatische Ankerbohrmaschine

Pneumatische Ankerbohrmaschine für Tunnelbau und Bergbau

Die pneumatische Ankerbohrmaschine wird mit Druckluft betrieben und ist speziell für die Felsverankerung und Felsverfestigung in Untertagebauprojekten wie Tunneln, Bergwerken und Straßen gebaut. Sie zeichnet sich durch eine kompakte Bauweise, einfache Bedienung, Eigensicherheit und starke Anpassungsfähigkeit aus.

Kontaktieren Sie uns
Beschreibung

Pneumatische Ankerbohrmaschine

Die pneumatische Ankerbohrmaschine ist ein hocheffizientes, mit Druckluft betriebenes Bohrgerät, das speziell für Stützarbeiten in Kohlebergwerksstrecken und Gesteinsformationen mittlerer Härte entwickelt wurde. Sie ist in der Lage, Ankerbolzen- und Kabelbohrungen zu bohren sowie Harzkartuschen-Ankerbolzen zu mischen, zu installieren und zu befestigen. Mit diesem Gerät können die Installation und das erste Vorspannen der Ankerbolzen in einem Schritt ohne zusätzliche Werkzeuge durchgeführt werden.

Hauptmerkmale der pneumatischen Ankerbohrmaschine

  • Kompakte Bauweise und geringes Gewicht, leicht zu transportieren und zu bedienen, geeignet für Arbeiten in engen Räumen.
  • Ausgestattet mit einem leistungsstarken Druckluftmotor und einem leichtgängigen Getriebe, das eine hohe Leistungsabgabe, einen leisen Betrieb und eine inhärente Explosionssicherheit bietet.
  • Hohes Drehmoment und hohe Drehzahl erfüllen die Anforderungen für effizientes Bohren und schnelle Installation.
  • Einfache tägliche Wartung, geringe Ausfallrate und hervorragende Haltbarkeit, wodurch sie für den langfristigen Dauerbetrieb geeignet ist.

Anwendungsbereiche

Die pneumatische Ankerbohrmaschine wird häufig in Kohlebergwerksstrecken, Tunnelverstrebungen und bei der Ankerbolzen-/Kabelkonstruktion in Felsstrecken eingesetzt. Sie eignet sich besonders für Untertageumgebungen mit hohen Explosionsschutzanforderungen und begrenztem Arbeitsraum und verbessert effektiv die Effizienz und Sicherheit der Ankerbolzeninstallation.

Technische Parameter
Pneumatische Ankerbohrmaschine für Tunnelbau und Bergbau
Artikel Einheit TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3,6 TB-130-4,2
Arbeitsluftdruck Mpa 0,4–0,63 0,4–0,63 0,4–0,63 0,4–0,63 0,4–0,63
Nenndrehzahl U/min 220 206 240 265 310
Nenndrehmoment N.m 120 130 130 130 130
Abschaltmoment N.m 210 220 260 220 280
Leerlaufdrehzahl U/min ≥560 ≥560 ≥540 ≥580 ≥720
Maximale Ausgangsleistung kW 2,7 2,8 3,2 3,6 4,2
Luftverbrauch Kubikmeter pro Minute 4,4 4,5 5,0 5,0 6,5
Maximale Schubkraft kN 8 8 8 8 7,9
Spülwasserdruck Mpa 0,6 0,6–1,2 0,6–1,2 0,6–1,2 0,6–1,2
Geräuschpegel dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Bohrerschaft-Anschlussgröße mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Ankerbohrgerät Modellnummer Typ A Typ B Typ C Hinweis: Andere Höhen der Bohrgeräte können entsprechend der Höhe der Kohlebergwerksstrecke angepasst werden.
Maximale Höhe der kompletten Maschine mm 2457±50 3057±50 3657±50
Minimale Höhe der kompletten Maschine mm 1126±50 1276±50 1426±50
Gewicht kg 47 50 57
