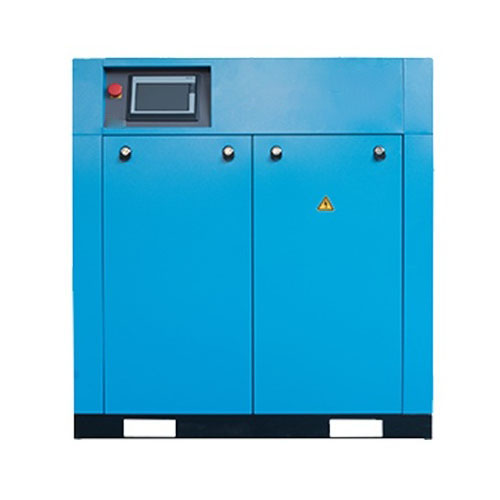

Schraubenkompressor mit einstufigem Permanentmagnet-Frequenzumrichter

Der einstufige Schraubenkompressor mit Permanentmagnet-Frequenzumrichter ist eine fortschrittliche, energieeffiziente Lösung, die hochwertige Druckluft für die moderne Industrie liefert. Durch die Kombination der Permanentmagnet-Frequenzumrichtertechnologie mit einem hocheffizienten einstufigen Schraubensystem gewährleistet er eine stabile Luftleistung und einen reduzierten Energieverbrauch. Dank seiner intelligenten Anpassungsfunktionen kann er sich an den tatsächlichen Luftbedarf anpassen, wodurch die Effizienz optimiert und die Betriebskosten im Vergleich zu herkömmlichen industriellen Frequenzkompressoren gesenkt werden.

Merkmale des Schraubenkompressors

1. Starke Luftförderleistung:Liefert bis zu 15,0 m³/min und bietet ausreichend Druckluft für Umgebungen mit hoher Intensität.
2. Stabiler Arbeitsdruck:Nennwert 0,8 MPa, geeignet für vielfältige industrielle Anwendungen und zuverlässigen Dauerbetrieb.
3. Hocheffizienter Schraubenkompressor:Optimierte Zahnform und präzisionsgefertigte Spielräume steigern die Kompressionseffizienz, reduzieren Leckagen und gewährleisten eine konstante Effizienz bei 0–100 % Last für hohe Zuverlässigkeit und Langlebigkeit.
4. Fortschrittlicher Permanentmagnet-Synchronmotor (IPM):Verfügt über ein rutschfestes Design ohne elektrische Erregung für geringere Eisen- und Kupferverluste. Hochleistungs-Permanentmagnete der UH-Klasse widerstehen Entmagnetisierung unter rauen Bedingungen, hohen Temperaturen und hoher Luftfeuchtigkeit und gewährleisten eine dauerhafte, hohe Leistung.
5. Intelligente Frequenzumwandlungssteuerung mit Permanentmagneten:Die integrierte Vektor-Hochleistungsfrequenzsteuerung ermöglicht eine stufenlose Drehzahlregelung, sodass der Kompressor automatisch an den Luftbedarfsbedarf angepasst werden kann, den Druck stabilisiert und Energieverluste minimiert werden.
6. 100 % Direktantrieb:Der Motor und der Schraubenrotor teilen sich eine integrierte Welle, wodurch Getriebe und Riemen entfallen, was zu null mechanischen Verlusten, 100 % Übertragungseffizienz, kompakter Bauweise, reduziertem Wartungsaufwand und erhöhter Zuverlässigkeit führt.

Funktionsprinzip

1. Luftansaugung:Umgebungsluft strömt durch den Ansaugfilter in den Hohlraum des Schraubenrotors.
2. Schraubenverdichtung:Die männlichen und weiblichen Rotoren greifen präzise ineinander, komprimieren die Luft in der spiralförmigen Nut, verringern das Volumen und erhöhen den Druck.
3. Frequenzumwandlungsanpassung durch Permanentmagneten:Das Frequenzregelsystem passt die Motordrehzahl in Echtzeit genau an den Luftvolumen- und Druckbedarf an und reduziert so den Energieverbrauch.
4. Kühlung und Abluft:Die unter hohem Druck stehende Luft wird gekühlt und dann an nachgeschaltete Geräte oder Speicher weitergeleitet, wodurch eine stabile und effiziente Luftversorgung gewährleistet wird.

Der Kompressor kann sich intelligent von 0 bis 100 % Last anpassen, um den Leerlauf-Energieverbrauch zu minimieren und jederzeit eine hohe Energieeffizienz aufrechtzuerhalten.

Anwendungsbereiche

• Automobilbau:Karosserielackierung, Teileverarbeitung, Montage und Antrieb von Druckluftwerkzeugen.
• Zerspanung:Stabile Luft für CNC-Maschinen, Metallbearbeitung, pneumatische Vorrichtungen und mehr.
• Elektronikfertigung:Saubere, ölfreie Luft für die Herstellung elektronischer Bauteile und Reinräume.
• Lebensmittel und Getränke:Verpackung, Abfüllung, Transport und andere hygienische Produktionsprozesse.
• Chemische Industrie:Gastransport, Reaktionsluftquellen und Erfüllung von Sicherheitsanforderungen in chemischen Prozessen.
• Medizinische Geräte:Sauerstoffversorgung, Antrieb chirurgischer Instrumente und pneumatische Systeme für medizinische Umgebungen.
• Textilindustrie:Pneumatische Steuerung, Luftstrahlwebmaschinen, pneumatisches Schneiden und mehr.
