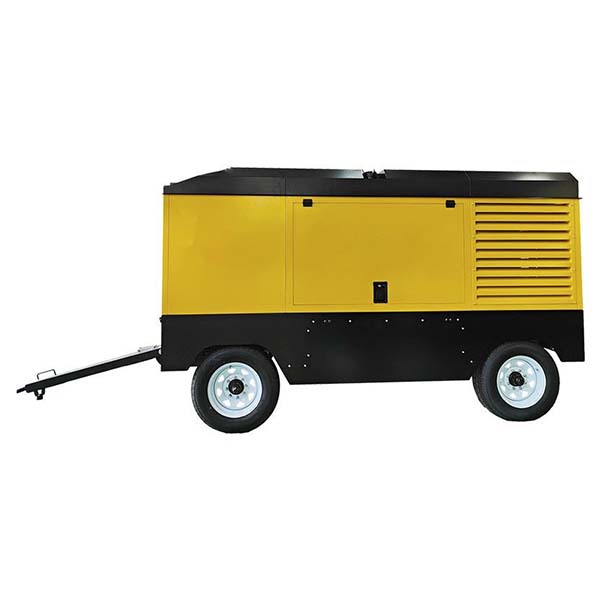

Trailer-montierter Diesel-Schraubenkompressor mit TIER 3

Anhängergebundener Diesel-Schraubenkompressor Durch seine Anhängerkonstruktion lässt sich der Luftkompressor leicht transportieren und wird in vielen Branchen eingesetzt, beispielsweise im Bergbau, beim Bau von Wasserkraftwerken, beim Autobahnbau und so weiter.

Kontaktieren Sie uns

Beschreibung

Der auf einem Anhänger montierte Diesel-Schraubenkompressor ist eine hocheffiziente, energiesparende und anpassungsfähige Druckluftlösung, die für stabile Leistung unter härtesten Arbeitsbedingungen ausgelegt ist. Mit fortschrittlicher Schraubenverdichtungstechnologie und einem intelligenten Steuerungssystem gewährleistet er Zuverlässigkeit und geringen Kraftstoffverbrauch – selbst unter hoher Belastung.

Funktionsweise eines auf einem Anhänger montierten Diesel-Schraubenkompressors

Ansaugstufe:Die Luft strömt durch den Einlass ein und kommt mit dem Schraubenrotor in Kontakt.
Kompressionsstufe:Zwei Schraubenrotoren komprimieren die Luft in zwei Stufen, wodurch der Druck effizient erhöht und der Stromverbrauch gesenkt wird.
Auslassstufe:Die komprimierte Hochdruckluft wird über den Auslassanschluss abgegeben, um eine Reihe von Druckluftwerkzeugen anzutreiben.

Der Kompressor verfügt über ein intelligentes stufenloses Drehzahlregelsystem, das die Motordrehzahl automatisch an den Luftbedarf anpasst, den Energieverbrauch optimiert und den Kraftstoffverbrauch für eine längere Lebensdauer minimiert.

Hauptmerkmale

Hohe Anpassungsfähigkeit:Stabiler Betrieb bei hohen Temperaturen, Kälte, in Höhenlagen und staubigen Umgebungen – ideal für Bergwerke, Wüsten, Berge und mehr.
Energiesparendes Design:Zweistufige Kompression und Betrieb mit geringer Last reduzieren den Kraftstoffverbrauch und machen den Einsatz mehrerer Einheiten überflüssig, wodurch Betriebs- und Transportkosten eingespart werden.
Inverter-Lüftersystem:Der Silikonöl-Inverter-Lüfter passt die Drehzahl automatisch an, um eine optimale Kühlung, Geräuschreduzierung und Energieeinsparungen zu erzielen.
Langlebig und robust:Der große Rotor und die langsam laufende Schraube sorgen für Stabilität und einen langlebigen Betrieb, wobei die Volllastleistung auf 90 % begrenzt ist, um die Lebensdauer des Geräts zu verlängern und die Ausfallrate zu reduzieren.
Fortschrittliches intelligentes Steuerungssystem:Integrierte Funktionen für Schutz, Überwachung, Start/Stopp und Beladung – plus GPS/GRPS-Fernzugriff und automatische Motoranpassung zur Minimierung des Kraftstoffverbrauchs.
Hochwertiger Motor:Zur Auswahl stehen Dongfeng Cummins (für hohe Belastungen und hohe Intensität) und importierte Volvo-Motoren (für geringen Kraftstoffverbrauch, Stabilität und Kaltstartleistung).
Hocheffizientes Filtersystem:Der dreistufige Filter von U.S. Frigidaire mit hoher Staubkapazität verlängert die Lebensdauer von Motor und Kompressor und reduziert die Wartungskosten.
Überlegenes Kraftstoffsystem:Ein Tank mit großem Fassungsvermögen und ein dreistufiger Kraftstofffilter minimieren das Nachfüllen von Kraftstoff, schützen das Kraftstoffsystem und vereinfachen die Wartung.
Erfüllt die Emissionsstandards:Erfüllt die Tier-3-Emissionsnormen und gewährleistet damit die Einhaltung von Umweltvorschriften und die Eignung für globale Märkte.

Anwendungsbereiche

Sprengarbeiten im Bergbau:Liefert Druckluft für Bohr- und Sprengarbeiten im Bergbau.
Bau von Wasserkraftwerken:Liefert zuverlässige Energie für Druckluftwerkzeuge bei Bau und Wartung.
Infrastrukturaufbau:Ideal für Tunnel, Straßen, Brücken und mehr – liefert Druckluft für pneumatische Geräte.
Bohrungen ohne Aushub:Liefert einen Hochdruckluftstrom für effiziente und präzise Bohrarbeiten ohne Aushub.
Schwere Baumaschinen:Unterstützt eine Vielzahl von pneumatischen Werkzeugen und Maschinen in Landwirtschaft, Industrie und Bauwesen.
Notfallrettung und abgelegene Baustellen:Dient als mobile Stromquelle für Geräte in netzfernen oder Notfallsituationen.

Technische Parameter1

Anhänger-Diesel-Schraubenkompressor mit TIER 3
Modell	B1850D-21T	B1520D-40T	B1380D-40T	B1700D-10T	B1300D-35F	B1200D-30T	B1100D-25T	B850-24T	B950D-17T
Stufe	zwei
Luftkapazität	1850 CFM	1520 CFM	1380 CFM	1700 CFM	1300 CFM	1200 CFM	1100 CFM	850 CFM	950 CFM
Luftkapazität	52,4 m3/min	43 m3/min	39 m3/min	48,2 m3/min	36,8 m3/min	34,0 m3/min	31,2 m3/min	24,1 m3/min	26,9 m3/min
Arbeitsdruck	21 bar	25 bar	25 bar	10 bar	35 bar	30 bar	25 bar	24 bar	17 bar
Schraubenöl	145 l, 38,3 gal				110 l, 29 gal		100 l, 26,4 gal	90 l, 23,8 gal
Dieselmotor	Volvo		Cummins
Motormodell	TAD1643VE-B		QSM15-77C	QSZ13-C550-30			L9-C430	QSL8.9-C360-30
Leistung	768 PS, 565 kW		755 PS, 563 kW	550 PS, 410 kW			430 PS, 321 kW	360 PS, 264 kW
Nennleistung, Leerlaufdrehzahl	1900 U/min, 1350 U/min	1900 U/min, 1350 U/min	2050 U/min, 1350 U/min	1800 U/min, 1350 U/min	1900 U/min, 1350 U/min	1850 U/min, 1350 U/min	1900 U/min, 1350 U/min	1800 U/min, 1350 U/min	2000 U/min, 1350 U/min
Emission	EU-Stufe IIIA
Batteriespannung	24 V
Kraftstofftank	1200 l, 317 gal			1000 l, 264 gal	800 l, 216,5 gal		700 l, 185 gal	700 l, 158,5 gal	600 l, 158,5 gal
Anschluss	3/4"x1, 2"x1
Gewicht	8400 kg			8500 kg	7200 kg		4600 kg	4500 kg	4300 kg
Abmessungen (L x B x H) Auf Kufen montiert	4800 x 2200 x 2650 mm			5000 x 2200 x 2250 mm	4200 x 2200 x 2250 mm		3650 x 2030 x 1860 mm	3650 x 2030 x 18600 mm	3900 x 1860 x 2000 mm
Abmessungen (LxBxH) Anhängerkupplung	5370 x 2200 x 2850 mm			5600 x 2200 x 2500 mm	N/A		4040 x 2030 x 2230 mm	4040 x 2030 x 2200 mm	4040 x 2030 x 2200 mm
Geräusch	85 dB
Betriebstemperatur	-10 °C bis +55 °C (andere Temperaturen können individuell angepasst werden)

Technische Parameter2

Anhänger-Diesel-Schraubenkompressor mit TIER 3
Modell	B1200D-10T	B750D-21T	B680D-20T	B850D-10T	B605D-17T	B550D-16T	B406D-7T	B375D-12T	B185D-7T
Stufe	zwei			Einzel	zwei	ein
Luftkapazität	1200 CFM	750 CFM	680 CFM	850 CFM	605 CFM	550 CFM	406 CFM	375 CFM	185 CFM
Luftkapazität	34 m3/min	21,2 m3/min	19,3 m3/min	24,1 m3/min	17,1 m3/min	15,6 m3/min	11,5 m3/min	10,6 m3/min	5,2 m3/min
Arbeitsdruck	10 bar	21 bar	20 bar	10 bar	17 bar	16 bar	7 bar	12 bar	7 bar
Schraubenöl	90 l, 23,8 gal		80 l, 21 gal		70 l, 18,5 gal	50 l, 13,2 gal	40 l, 10,6 gal		20 l, 5,3 gal
Dieselmotor	Cummins								Kubota
Motormodell	QSL8.9-C360-30	QSL8.9-C325-30	QSC8.3-C260-30		QSB5.9-C210-30		QSB3.9-C150		V2403-CR-E3
Leistung	360 PS, 264 kW	325 PS, 242 kW	260 PS, 194 kW		210 PS, 154 kW		150 PS, 110 kW		48,9 PS, 36 kW
Nennleistung, Leerlaufdrehzahl	2000 U/min, 1350 U/min	1800 U/min, 1350 U/min			2000 U/min, 1350 U/min	2200 U/min, 1350 U/min		2050 U/min, 1350 U/min	2600 U/min, 1600 U/min
Emission	EU-Stufe IIIA
Batteriespannung	24 V								12 V
Kraftstofftank	700 l, 158,5 gal		600 l, 158,5 gal		250 l, 66 gal	200 l, 52,8 gal	140 l, 40 gal		90 l, 23,8 gal
Anschluss	3/4"x1, 2"x1								3/4"x2
Gewicht	4500 kg	4300 kg		4200 kg	3000 kg	2700 kg	1800 kg		1250 kg
Abmessungen (L x B x H) Auf Kufen montiert	3750 x 2030 x 1860 mm	3650 x 2030 x 1860 mm	3900 x 1860 x 2000 mm		2700 x 1550 x 1700 mm		2377 x 1400 x 1776 mm		2060 x 1200 x 1200 mm
Abmessungen (LxBxH) Anhängerkupplung	4140 x 2030 x 2250 mm	4040 x 2030 x 2250 mm	4370 x 1860 x 2450 mm		3950 x 2050 x 1980 mm	3950 x 2050 x 1980 mm	3300 x 1920 x 2070 mm	3300 x 1920 x 2070 mm	3400 x 1650 x 1500 mm
Geräuschentwicklung	85 dB						76 dB
Betriebstemperatur	-10 °C bis +55 °C (andere Temperaturen können individuell angepasst werden)
