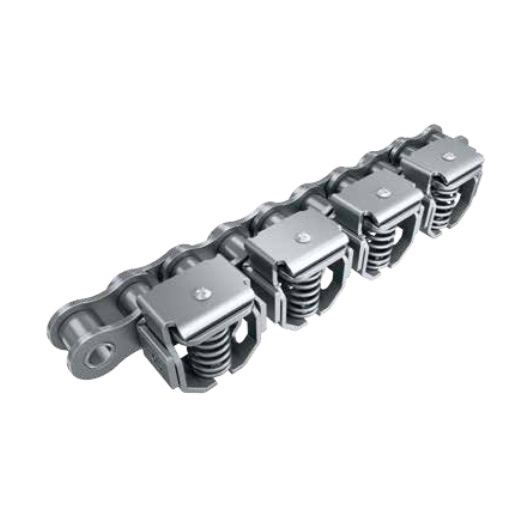

Greiferkette für Lebensmittelverpackungsmaschinen mit Federschutzvorrichtungen

Die Dickfilm-Kettenzange wurde speziell für Produktionslinien zum Strecken von Kunststofffolien entwickelt und verfügt über einen innovativen Federschutz und hochstabile Rückstellfedermechanismen, um die Zuverlässigkeit, Haltbarkeit und Wettbewerbsfähigkeit auf dem Markt zu verbessern.

Federschutz und Rückstellmechanismus

• Der Federschutz befindet sich an der Öffnung des Federhalters, während der hochstabile Rückstellmechanismus im Inneren des Halters angebracht ist. Ein Ende der Feder liegt an der inneren Oberseite an, das andere Ende an der inneren Unterseite, was die Zuverlässigkeit und Lebensdauer verbessert.
• Dieses Design verstärkt die Feder durch Optimierung ihres Winkels und Hinzufügen einer Sicherung, was die Haltbarkeit der gesamten Befestigung und der Folienklemmkettstruktur verbessert.

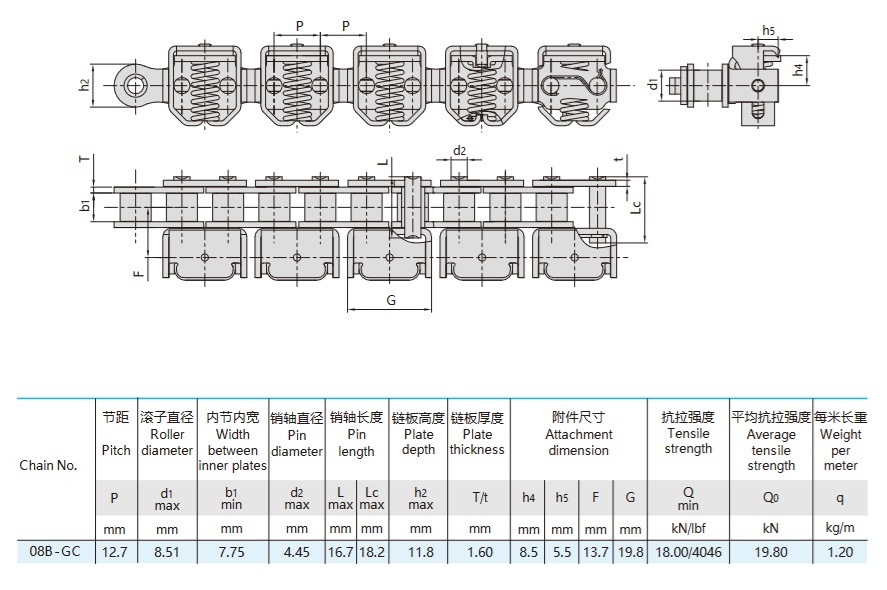

Aufbau und Klemmprinzip

• Bestehend aus einem Zangengriff, einem Zangenkörper und einer in einer Federhülse montierten Feder.
• Die Mittelpunkte für die verschiedenen Stifte sind: B (langer Stift, Zangenkörper und Griff), M (oberer Stift, Federscheide und Zangenkörper), N/n (unterer Stift, Federscheide und Griff im geöffneten/geschlossenen Zustand).
• Winkel: Der offene Klemmwinkel (α) und der geschlossene Klemmwinkel (β), wobei β das 2- bis 4-fache von α beträgt, gewährleisten eine starke und zuverlässige Klemmkraft.
• Der Filmklemmteil ist eine kreisförmige Fläche mit einem Radius von 25–35 mm, die für die Herstellung dicker Filme geeignet ist.
• Doppelzangengriffstruktur, jeder Zangenkörper ist mit 2 Sätzen identischer Zangen und Federn ausgestattet, um die Festigkeit und Zuverlässigkeit zu erhöhen.

Leistung und Anwendung

• Klemmt Folienstärken von 1,5–2 mm und erfüllt damit die Produktionsanforderungen für 250–350 Mikrometer dicke Folien.
• Präzises und zuverlässiges Klemmen, widerstandsfähig gegen Lösen und Reißen und widerstandsfähig gegen starke Stöße durch häufiges Öffnen und Schließen.
• Ideal für hochpräzises, robustes Klemmen in Folienstreckanlagen und anderen anspruchsvollen Produktionsumgebungen.
