R38 x Bohrer für Bohr-Jumbos im Tagebau

Einleitung

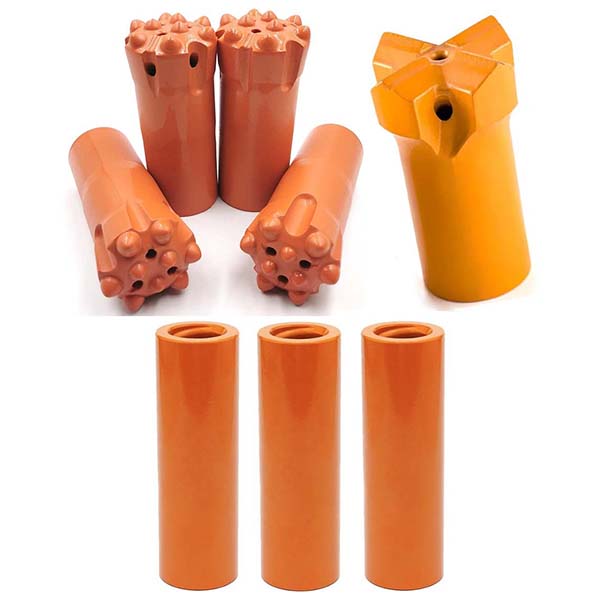

Auf dieser Webseite werden hauptsächlich der Gewindeknopfbohrer R38, der Gewindekreuzbohrer R38 und die Kupplungshülse vorgestellt.

Technische Daten des R38-Gewindebohrers

• Gewindeverbindung: R38
• Kopfmaterial: Wolframkarbid
• Material des Bohrerkörpers: Hochfester legierter Stahl
• Spülnuten: Entlang des Bohrers verteilt zur Spanabfuhr und Kühlung
• Kopfausführung: Knopfform
• Durchmesser: 64 mm und 76 mm usw.
• Winkel der seitlichen Knöpfe: 30 Grad und 35 Grad
• Seitenknöpfe: 8×11 mm und 8×11 mm usw.
• Mittlere Knöpfe: 4×10 mm und 4×11 mm usw.
• Gewicht: 1,9 kg und 2,3 kg
• Herstellungsverfahren für den Kopf: Heißpress-Schweißtechnik
• Weitere Herstellungsverfahren: Durchgehärtete Wärmebehandlung, Hochfrequenzbehandlung und Phosphatierung

Technische Daten des R38-Gewindebohrers

• Gewindeverbindung: R38
• Kopfmaterial: Eingelassene Hartmetallknöpfe
• Material des Bohrkörpers: Hochfester legierter Stahl
• Spülrillen: Entlang des Bohrers verteilt zum Abtransport von Bohrmehl und Bohrflüssigkeit sowie zur Kühlung
• Kopfausführung: X-Form
• HxT: 16×10 mm
• Durchmesser: 70 mm
• Gewicht: 2,1 kg

Technische Daten der Kupplungshülse

• Typen: Mittelanschlag und Reduzierung
• Gewindeanschluss: R38 und T45
• Längen: 170 mm, 190 mm und 207 mm
• Durchmesser: 55 mm und 66 mm
• Material: Geschmiedeter hochfester legierter Stahl
• Herstellungsverfahren: Vollaufkohlung
• Gewicht: 1,8 kg bis 3,2 kg
